三坐标测针你选择对了吗?

提供 来源:公众号      日期:2022年07月11日
分享到:

 三坐标坐标测量机是一种新型测量仪器。它广泛应用于制造、电子、汽车和航空航天等工业中。作为一种检测仪器,对零件和部件的尺寸、形状及相互位置进行检测。
测针的组成

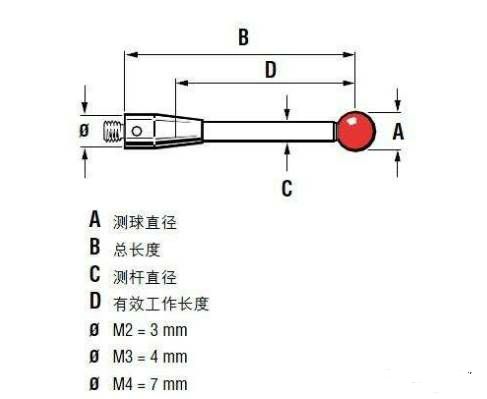

测头是坐标测量机的一部分,主要用来触测工件表面,当测头的机械装置移位时,将产生信号触发并采集一个测量数据。一般的测头都是由一个杆和红宝石球组成(如图1所示)。红宝石是非常硬的材料,做成的测头的磨损量较小。它的密度也非常低,质量很小,从而可以避免由于机器运动或振动而造成的测头误触发。

测针的正确使用
测量过程中,要求测针的刚性和测尖的形状都达到尽可能较好的程度,保证一定的测量精度,在对测头的使用上,应注意:
(1)测针长度尽可能短。测头弯曲或偏斜越大,精度将越低。因此在测量时,尽可能采用短测头。
(2)连接点较少。每次将测针与加长杆连接在一起时,就额外引入了新的潜在弯曲和变形点。因此在应用过程中,尽可能减少连接的数目
(3)使测球尽可能大,主要原因有两个:使得球/杆的空隙较大,这样减少了由于“晃动”而误触发的可能;测球直径较大可削弱被测表面未抛光对精度造成的影响

测针是三坐标测量的重要部件,在测量中测针的正确选择往往会影响整个测量过程。三坐标测针是安装在测头上,用来接触被测工件的,在选择的时候要考虑被测工件的具体外形特点来决定测针的类型和大小。合理的选用测针大大降低了测量的不确定性。下面为大家介绍几种三坐标测量机测针选配过程中的典型应用原则。

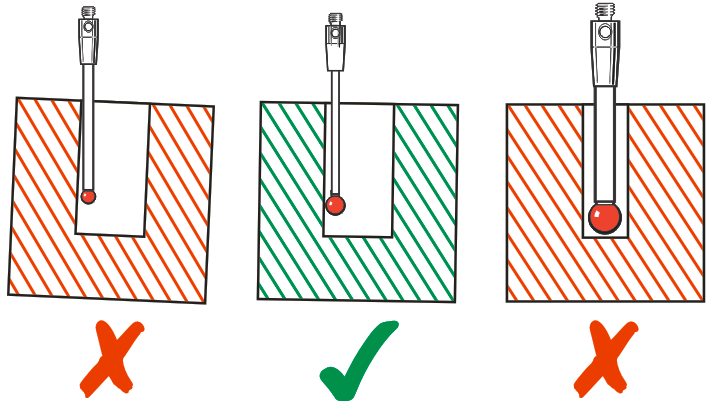

1、大球径和小球径选配原则

问题:小球直径和杆的直径相差比较小,当产品发生倾斜时碰杆的几率比较大,大测针直径和杆的直径相差比较大,当产品发生倾斜时,碰杆的几率比较小。

对策:选测针时,能用大测针,不选小测针,能用短测针不用长测针。当选择的测针直径和孔的直径产不多一样大时,测针进入孔时,相对比较难,进入测试时,当测针回退时,容易发生碰撞。因此,应用以上原则即可选配合适测针。

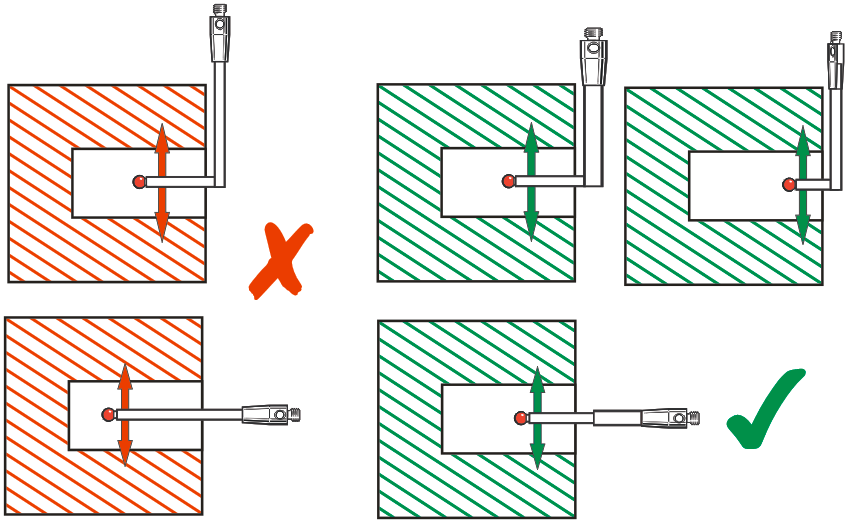

2、测杆刚性大小选配原则

问题:测针杆太长,刚性差,也能影响测量精度。

对策:尽量缩短测杆长度,或者选择粗一些的测杆,以保证测杆有足够的刚性。

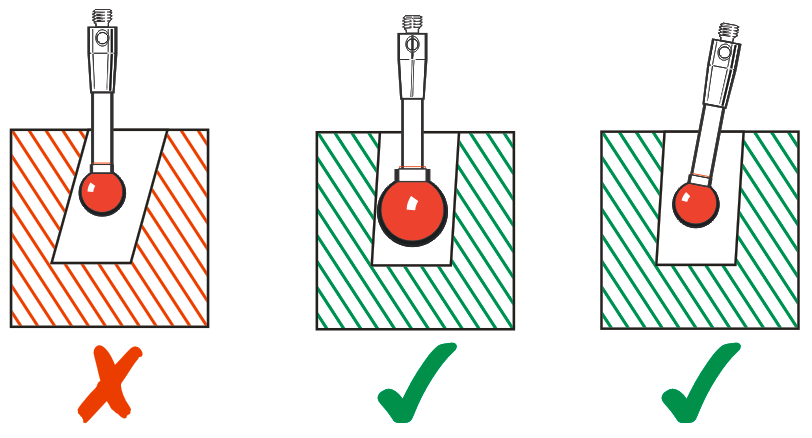

3、倾斜孔测针选配原则

问题:测杆或测针太小,产生干涉。

对策:可选择大测针,球形测针或盘形测针,这样可以解决所有可能碰撞的问题。

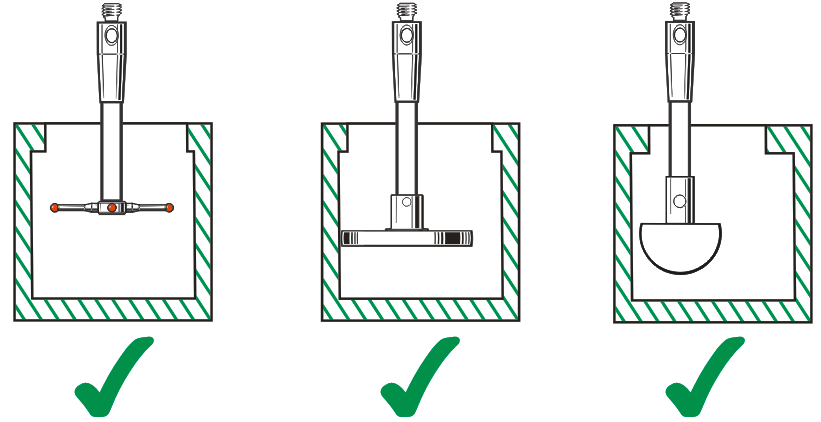

4、内腔孔测针选配原则

问题:内腔径太深,普通测针易产生干涉。

对策:内腔可以用星形针、盘形针或半球形等特殊的测针配置。

5、测针长度与测球大小选配原则

三坐标测针尽量短,因为测针越长弯曲或变形量越大,精度越低。减少连接:测针弯曲或者偏离越大,误差越大。每增加一个测针与测针杆的连接,便增加了一个潜在的弯曲和变形点。尽可能选择球径大的测针:一是这样能扩大测球/测针杆的距离,从而减少由于碰撞测针杆所引起的误触发;其次,测球直径越大,被测工件表面粗糙度的影响越小。内腔可以用星形针、盘形针或半球形等特殊的测针配置。
