Leitz Reference BX 高精度叶片与玻璃测量解决方案
Leitz Reference BX作为一个高速扫描解决方案，完 美胜任一些具有行业特点的专 业测量任务，例如各种涡轮叶片和风扇叶片的非接触式检测或电子行业中
智能手机玻璃的检测。 它独特的设计使其能在不影响测量精度的的情况下，以很大的效率来测量复杂形状的工件。甚至可以测量传统检测方式无法驾驭的非
常苛刻的材料，例如碳纤维，玻璃或陶瓷组件。
该系统集成了4轴联动扫描功能，非接触式白光传感器和传感器自动更换系统，同时该系统还可支持超 高精度的接触式传感器来测量公差要求严苛或非接触
式难以接近的特征。
该机型主要有两个应用方向：叶片检测和玻璃检测。
由于配置了四轴扫描功能，使得Leitz Reference BX 坐标测量机 (CMM) 在一次测量任务中保证高精度的同时，可将潜在的测量时间缩短百分之五十。测头水
平式安装，对于叶片或者3D玻璃测量，不需要用户以增加旋转测座或者降低精度为代价，即可测量所有特征。
提升叶片检测的效率

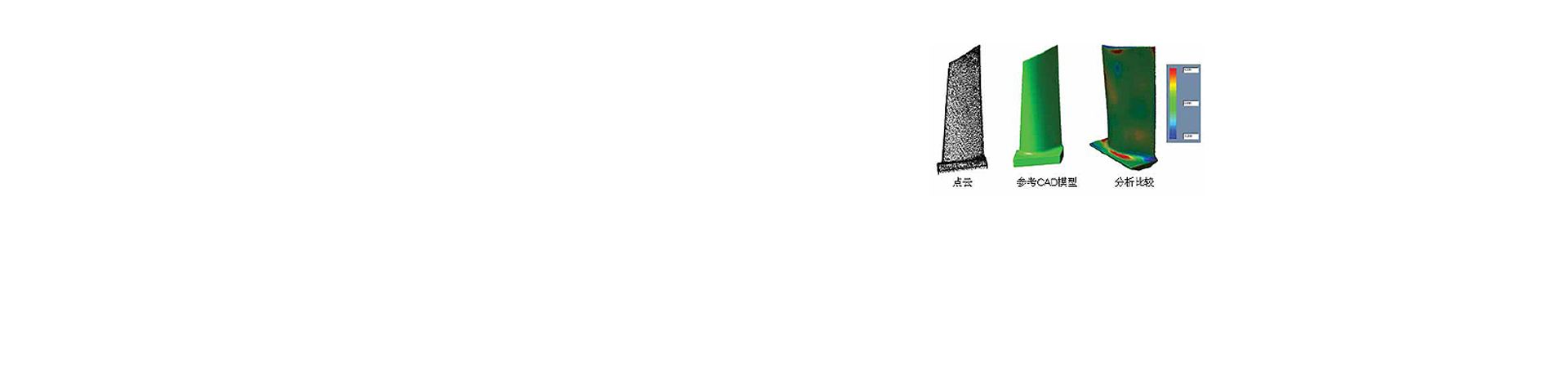

在一个检测周期内，接触式测量和非接触式测量各司其职，Precitec S3光学传感器用于高速测量翼型，而HP-S-X1C固定扫描测头用于精 确检查榫头剖面。利用专 业的叶片检测模块QUINDOS Blade可以简化叶片前缘半径、切线、叶型厚度、叶型、叶根和平均外弧线的测量，提高检测效率。
透明材料厚度测量
屏幕设计和技术的快速发展增强了智能手机的用户体验，但也对质量控制提出了挑战，传统的2D影像测量方式已不能满足带有复杂曲面并且公差要求严格的3D玻璃检测。Precitec S3共聚焦白光传感器，可以轻松胜任此类传统测量方式无法解决的测量任务，并且保护敏 感表面免受接触式测量引发的潜在划伤风险。此外，白光技术可以用于评估材料厚度。利用QUINDOS软件，测量结果可以显示为点云、2D剖面或3D色差图。
技术特点
•花岗石台面，集成燕尾槽
•传感器使用水平安装方式，便于工件立式测量
•三轴空气轴承预应力设置，保证机械框架稳定性
•高分辨率光栅系统
•基于光栅系统和工件温度，自动进行温度补偿，以弥补温度变化带来的精度变化
•Leitz Precitec S3 光学传感器，其共聚焦白光技术非常适用于复杂几何形状和透明材质的检测，在保证精度的情况下，对效率提升明显。另外，可以用于评估扁平和弯曲透明材料的厚度。
•HP-S-X1C固定式扫描测头为系统提供了超 高精度和出 色的探测能力

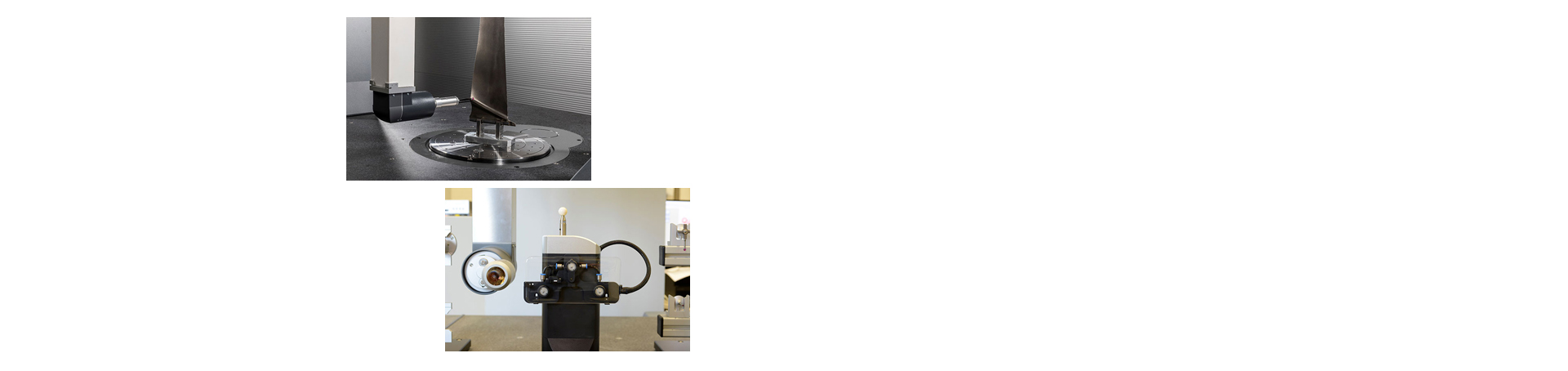

•标配SENMATION SX全自动传感器更换系统，可实现Precitec S3和HP-S-X1C两种测量模式自 由切换
•集成内置式转台，应用四轴连续扫描技术，提高测量可达性和测量效率，检测过程无需调整工件姿态和减少更换测针频次，检测时间大大缩短。
•配置主动式气浮减振系统
产品参数：
| 型号 | X向行程 [mm] | Y向行程 [mm] | Z向行程 [mm] |
| 7.7.5 | 700 | 700 | 500 |
| 12.9.8 | 1200 | 900 | 770 |
| 15.12.10 | 1500 | 1200 | 1170 |
