产品参数

产品编号: BHHK-SK027所属品牌: 海克斯康Hexagon
产品型号: Lambda SP 额定功率:按实际方案提供
所属类别: 海克斯康Hexagon所属用途: 尺寸测量
应用领域: 电子汽车
产品特性: 海克斯康龙门式三坐标测量机Lambda SP,为测量巨型零部件提供了高速,高精度的检测方案,包括船用发动机,飞机结构件,叶片的测量等,了解详情可联系无锡东立

海克斯康龙门式三坐标测量机

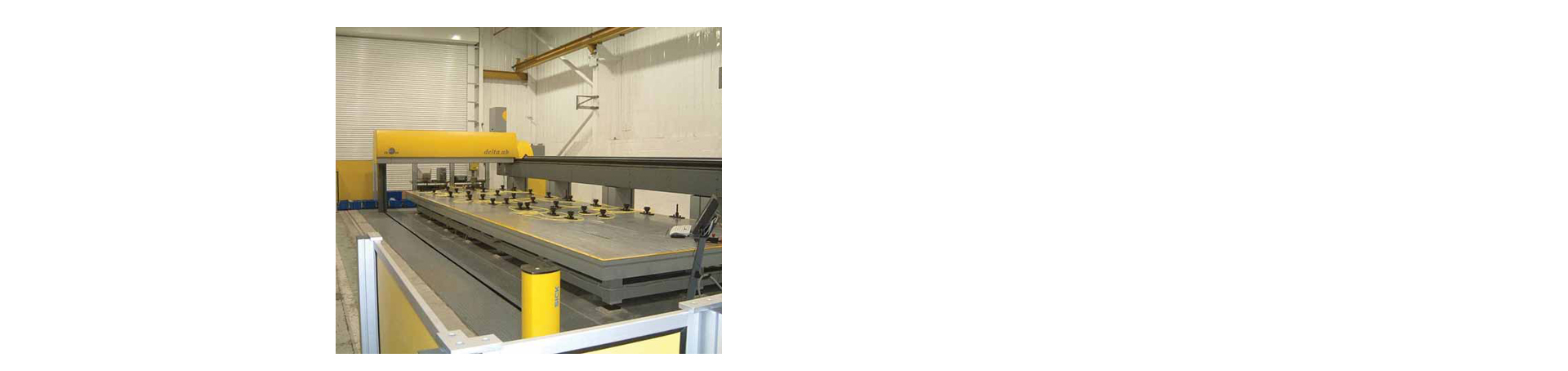

Lambda SP 大尺寸龙门三坐标测量机


Lambda SP 是一款中大型龙门式三坐标测量机,其大行程尺寸达到了X=6000mm,Y=10000mm,Z=4000mm,专门设计用在工业环境下,为超大尺寸的工件提供测量解决方案。Y 向独 有的双光栅双驱动技术,精 准地将 Y 向性能模拟为单轴在滑架中 心处的性能。滑架的偏转以及运动中的结构变形通过一个分布式的传感器系统实时进行了模拟。这一独特的配置在减少滑架偏转的同时提供了更好的动态性能和优异的测量精度 。所有的轴和立柱均采用了全包围隔热外罩和风琴罩提供保护。内置强制通风装置减少了温度的差异。多传感器结构温度补偿技术(ACTIV®)确保了在宽环境温度条件下的测量精度。可支持超长测头加长,保证测头能够触测到任何工件特征。



1.Y向采用双驱动/双读数头/双光栅技术,减小了读数误差;
2.大尺寸,多行程;
3.机械整体、工件和光栅尺上温度效应的结构自适应补偿
4.硬质铝合金材料的滑动部件具有较小的质量
5.高刚性大截面铝材料Z轴 (横截面积160mm X 160mm)
6.Y向横梁采用“斜屋顶技术”,具有很高的刚性
7.导轨、横梁、滑架和立柱都覆盖有防护罩和保护盖板
8.在盖板内部的强制气流循环,可维持结构上温度均衡

产品参数



Lambda SP 型号 行程范围(mm)
xx.yy.25

X=4000,5000,6000

Y=5100,6200,8000,10000

Z=2500,3000,3500,4000
xx.yy.30
xx.yy.35
xx.yy.40

E0:自5.5 μm起
