基本介绍

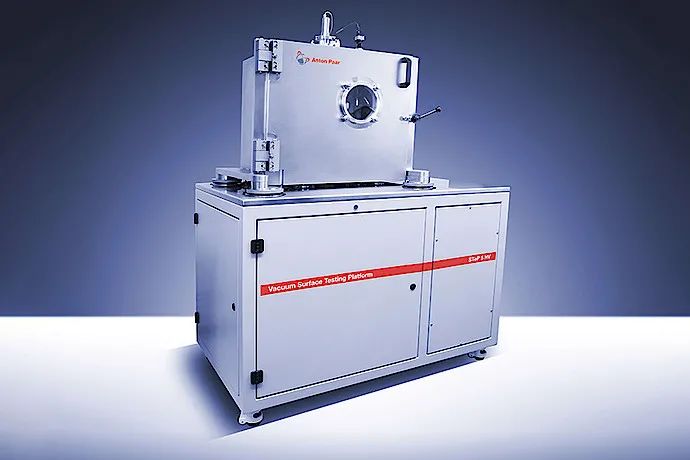

高温纳米压痕仪的主要用途是获得薄膜和材料在一定温度下的微观力学性能，其力学性能随温度变化的特性具有巨大的工业和科学意义。但高温测量中存在热漂移，信号稳定性（噪声），表面氧化和顶部样品反应的困难，安东帕研发了一种新型的高温真空纳米压痕仪，该压痕仪能够完成在特定温度下的超稳定的测量，是一款商业化的高温纳米压痕仪。

工作原理

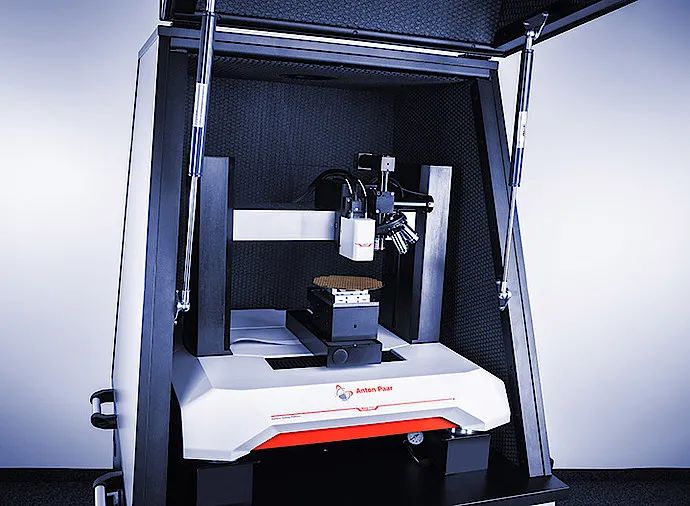

该系统基于超纳米压痕测试仪（UNHT），该测试仪利用一种主动表面参照技术，该技术包括两个独立的轴，一个用于表面参照，另一个用于压痕。在这种对称结构和差分深度测量技术中使用的很硬且热膨胀系数非常低的材料导致系统的柔量可忽略不计，并且热漂移率非常低。这样就可以进行稳定且长期的测量（例如蠕变测试），而不必担心漂移和噪声。

每个轴都有自己的执行器，位移和负载传感器。对于两个轴，通过压电执行器A1和A2施加位移。压头和基准上的负载是从弹簧K1和K2的位移获得的，这些位移是用电容式传感器C1和C2测量的。压头的位移是通过差分电容传感器C3相对于基准进行测量的。准确的反馈回路确保连续控制压头和基准上的法向力。

针尖与样品表面温度的匹配-热漂移zui小化

实验过程中热电偶读取的温度不是压头和参比端以及样品表面的真实温度。因此，压头和样品的表面温度需要准确匹配，以避免热量流过触点，从而避免热漂移。我们开发了以下3个步骤的程序来匹配此压头的尖顶样品表面温度：

a.将压头顶端放在距离样品表面约100微米以内的位置，并使用PID控制将样品和尖顶加热到目标温度。现在，安装在压痕头上的热电偶将直接与样品表面接触。将样品表面温度调节至目标温度。温度稳定后，请切换至恒定功率模式以防止瞬时温度波动

b.温度粗调：通过调整针顶部加热过程中热电偶的温度，来减少载荷压入样品表面时引起针尖的温度变化

c.温度微调：进一步微调针顶部加热过程中的功率，以达到零热漂移率

 (a)  长时间蠕变测试时的压痕温度

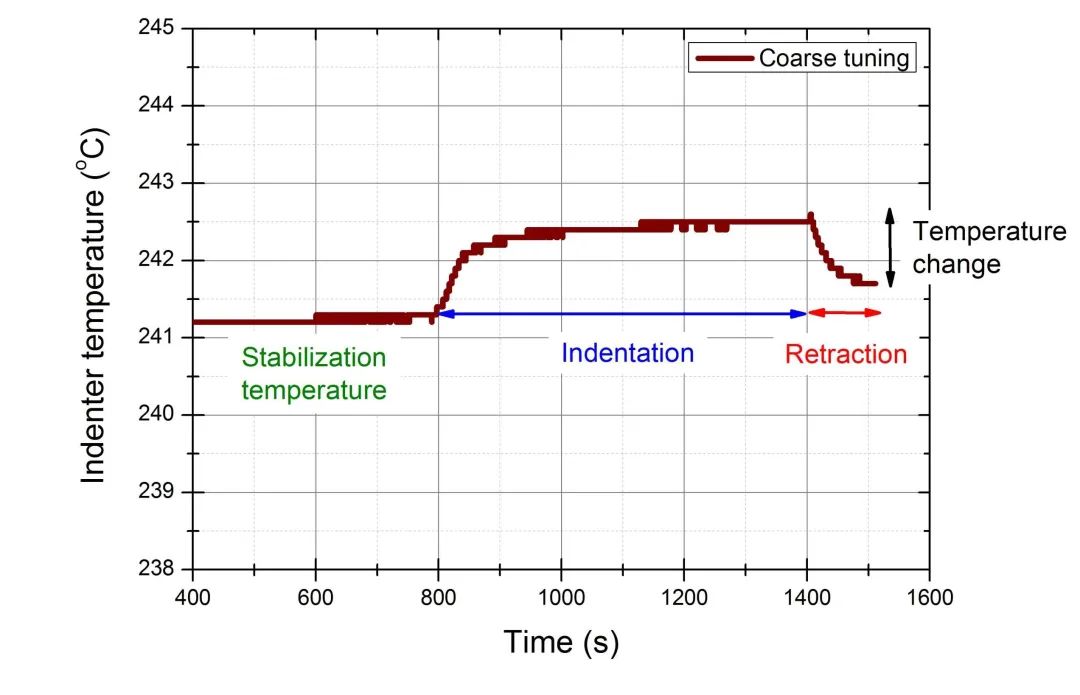

(b)  通过粗调压头温度，来减少接触产生时的温度变化

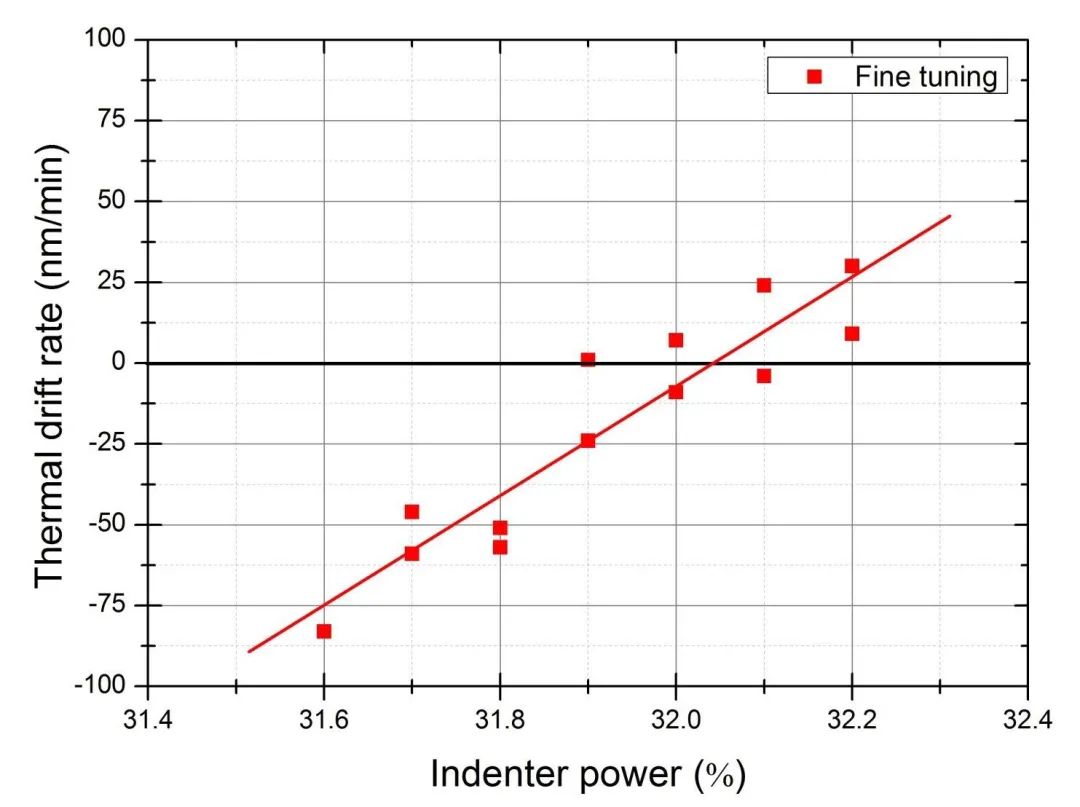

(c)  直接在热漂移测量过程中微调压头的加热功率
