一、 建立坐标系：测量的基石

        建立正确、稳定的坐标系是确保所有测量数据准确可靠的前提，其本质是将测量机的机器坐标系与零件的设计基准统一起来。

1. 常用建系方法：

方法一：机床坐标系法（MCS）

    原理 ：直接使用测量机自身的坐标系。

    操作 ：将零件大致对齐放于工作台上。

    应用 ：仅适用于形状简单、无需检测位置公差的尺寸测量，效率高但精度相对较低。

方法二：基准元素法（最常用、最标准）

    原理 ：严格依据零件图纸上标注的基准（A, B, C...） ，通过测量这些基准特征来构建坐标系。通常遵循 “3-2-1”原则 （面-线-点）：

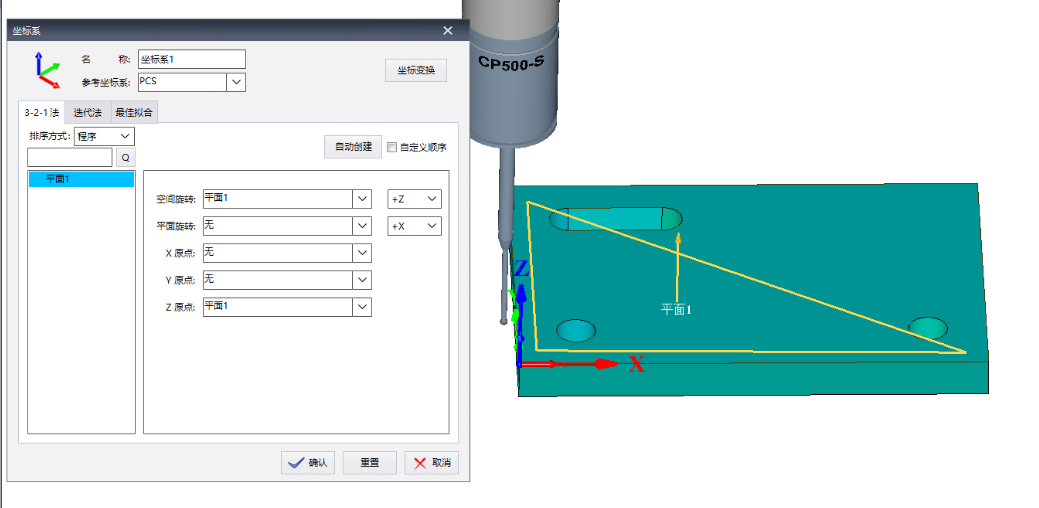

    第一基准（主基准，约束3个自由度） ：通常是一个平面。测量该平面后，将其法向（如Z轴）设为零点或进行空间旋转对齐，主要确定深度或高度方向。

  平面基准 ：用于 空间旋转（找正） 与 单轴原点设定 。

    将平面的法线方向对齐至选定坐标轴（如Z轴），实现旋转。

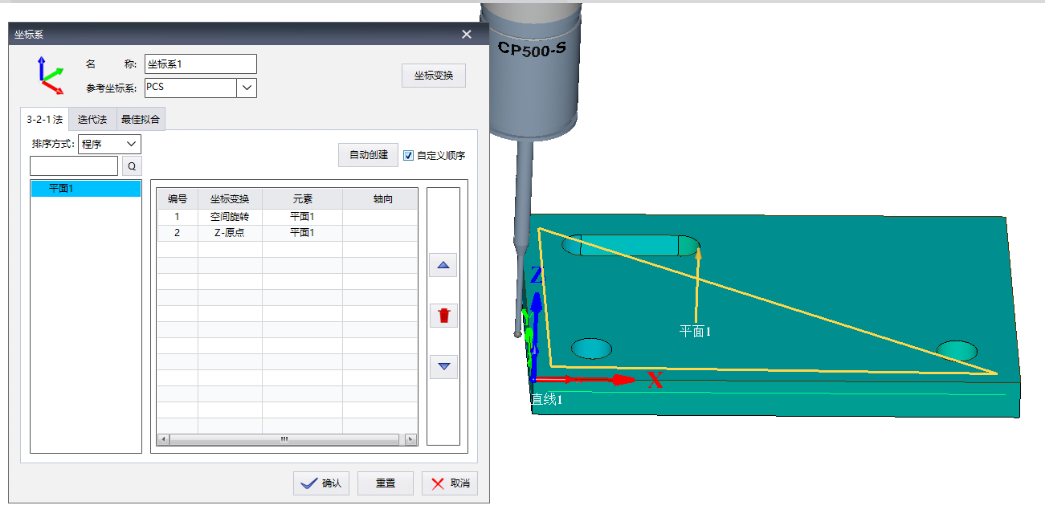

    同时，可将该平面设定为该轴的原点（如Z=0）。（平面 可同时确定方向和位置）

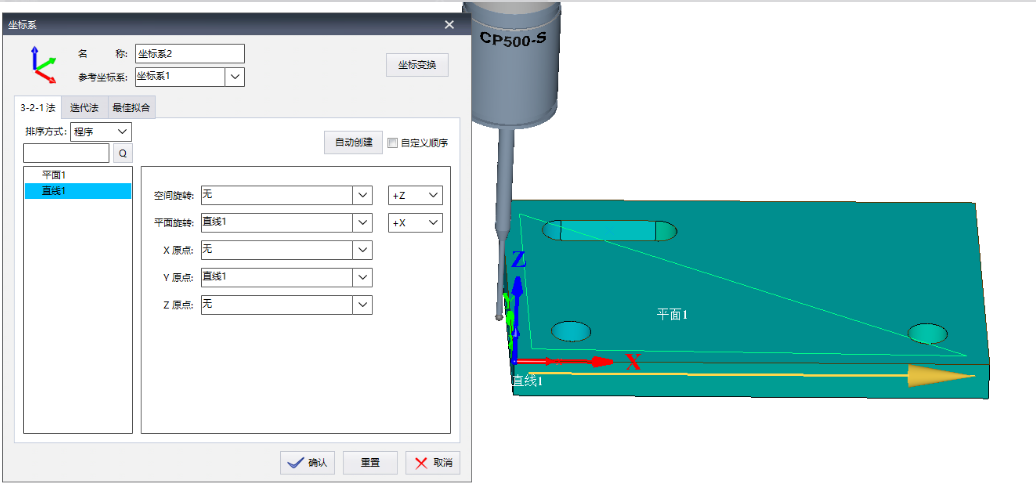

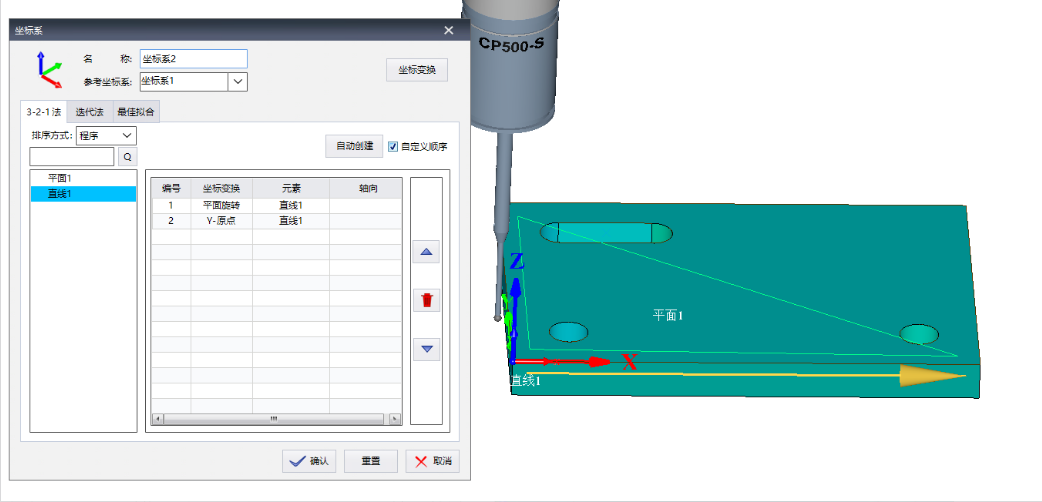

         第二基准（次基准，约束2个自由度） ：通常是一条直线或轴线。测量该特征（如圆柱、直线），将其方向旋转至与坐标轴（如X轴）对齐，确定一个水平方向。





将直线的方向对齐至选定坐标轴（如X轴），实现旋转。

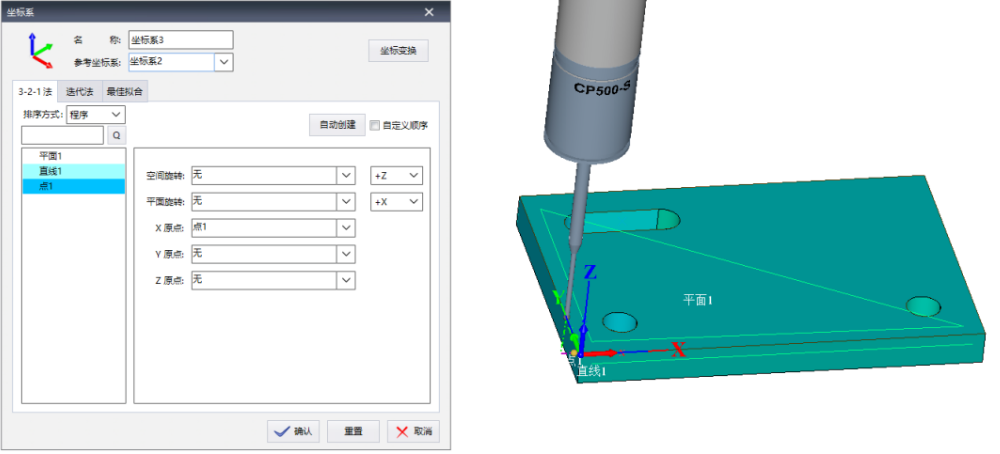

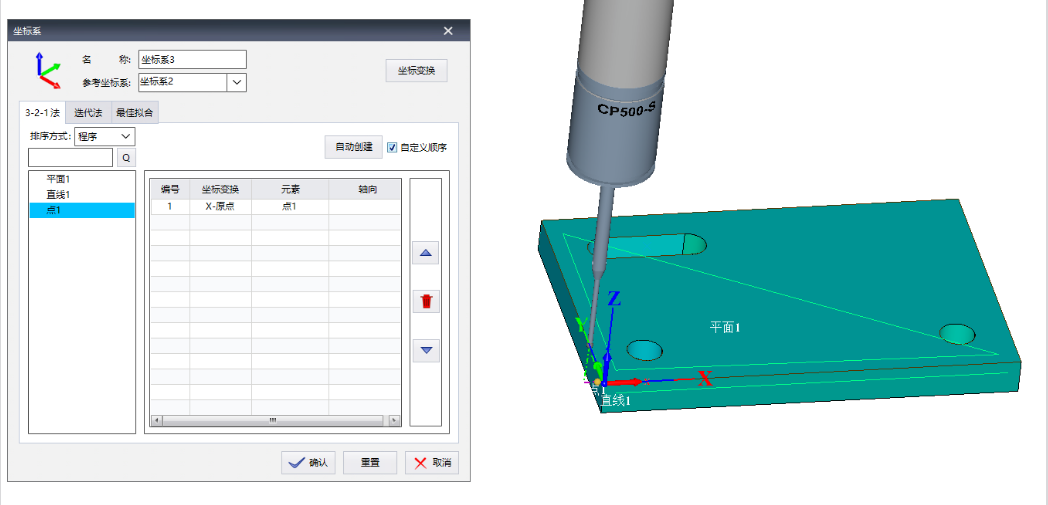

第三基准（第三基准，约束1个自由度） ：通常是一个点、圆孔或球心。测量该特征，将其中心设置为坐标系的原点（X, Y, Z零点）。





点/圆/球心基准 ：仅用于 原点平移（设定零点） 。将这些元素的中心点设定为坐标系的新原点（X、Y、Z均归零或偏置）。它们不提供方向信息，因此不能用于空间找正和平面旋转。





应用 ：这是检测形位公差（如平行度、垂直度、位置度）的必须步骤 ，确保测量与设计意图一致。

方法三：CAD模型对齐法（先进方法）

    原理 ：将零件的三维CAD数模导入测量软件（如您提到的PowerDMIS），在软件中直接选取数模上的基准面、线、点与实物零件上测量的对应特征进行最佳拟合对齐。





应用 ：适用于复杂曲面零件、无明确图纸基准或进行数模比对检测 （检测实物与理论模型的偏差）。支持脱机编程 ，极大提高编程效率，是实现数字化、无纸化检测的关键。

二、执行测量：数据采集的方式

    坐标系建立后，即可对目标特征进行测量。

1. 点触式测量

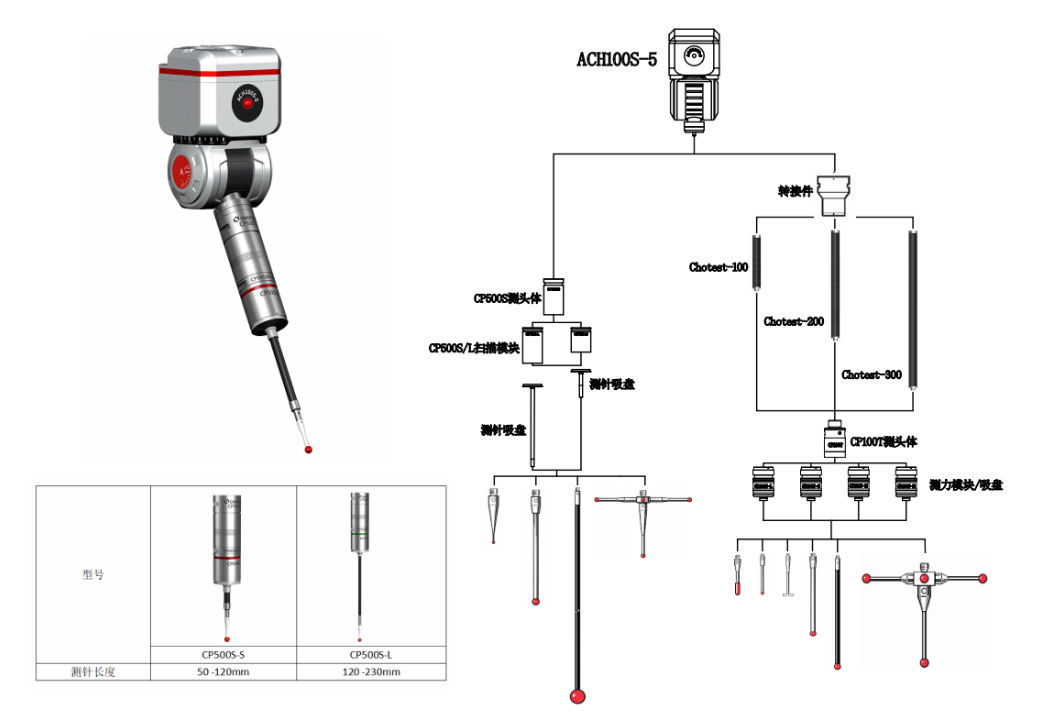

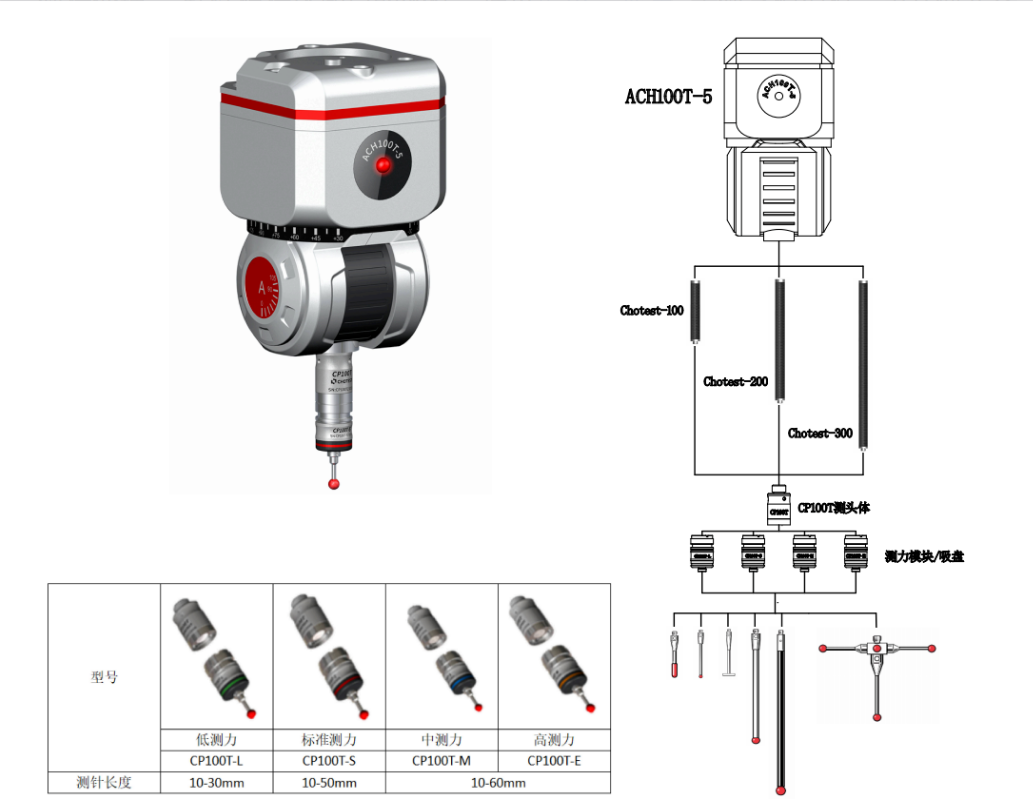

    原理 ：使用接触式探头 （如红宝石测头）离散地触碰零件表面若干个点。

    数据处理 ：软件根据这些点的坐标，通过最小二乘法等数学模型拟合出几何元素（如圆、圆柱、平面），并计算其尺寸、形状、位置。

特点与注意 ：

    通用性强 ，可测量大多数几何特征。

    需注意接触力 和测头半径补偿 ，防止零件变形或测量误差。

    对于曲面，点的数量和分布至关重要。

2. 扫描式测量

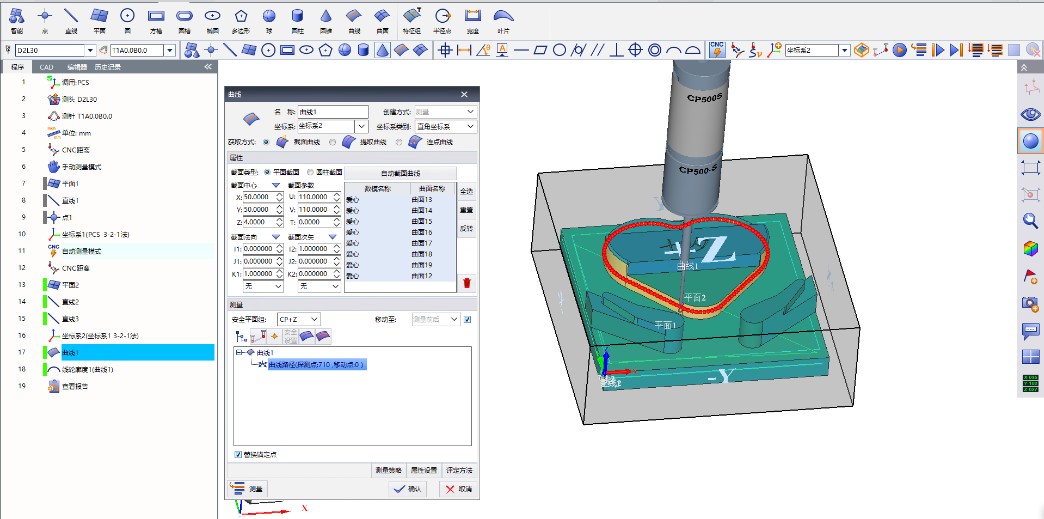

    原理 ：使用接触式扫描测头 ，沿特征轮廓连续采集海量点云数据。

    数据处理 ：软件用密集的点云来精确描述曲线或曲面的形状。

特点与注意 ：

    适用于 复杂轮廓、曲面、自由形状的评价。

    效率高 ，能获取完整轮廓信息。

三、 编程方式：脱机编程的优势

  脱机编程是现代三坐标测量的最佳实践。

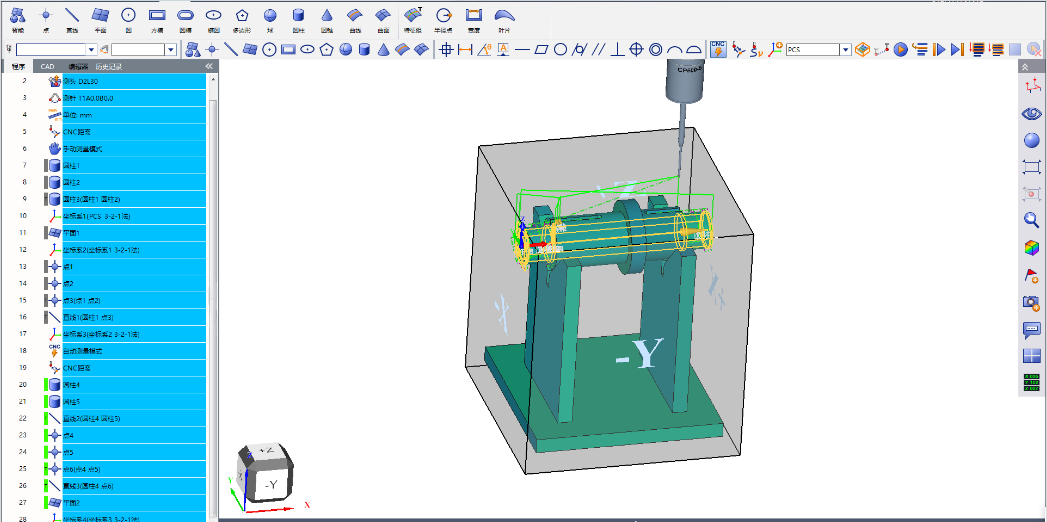

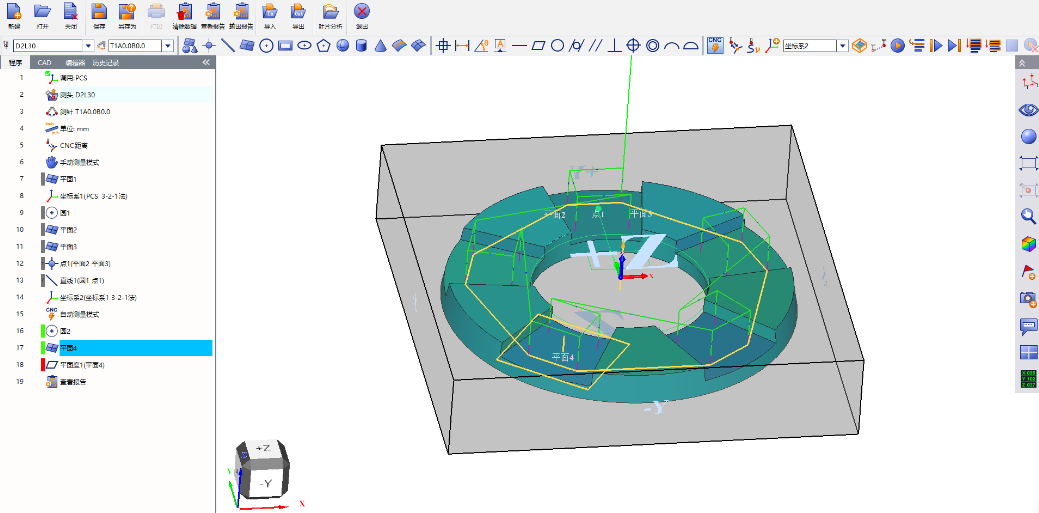

    原理 ：在办公室的电脑上，利用PowerDMIS软件和零件的CAD模型，提前模拟和编写完整的测量程序 。

优势 ：

    不占用测量机 ：大幅提高设备利用率。

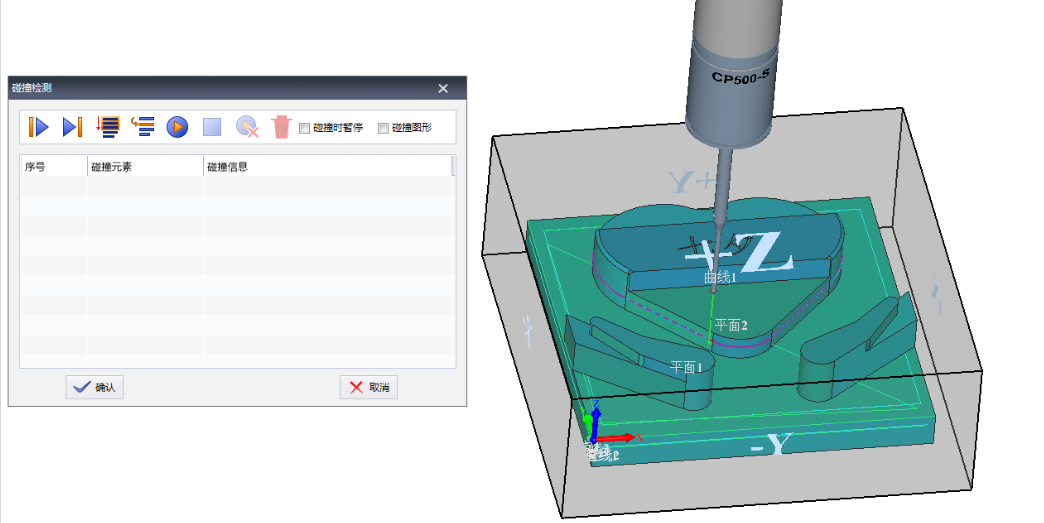

    编程环境更佳 ：可在安静的环境中仔细规划路径，避免碰撞。

    易于仿真调试 ：可在软件中模拟运行，验证程序的正确性。

    支持数模比对 ：为复杂零件检测提供了基础。

四、总结

    三坐标测量仪的应用是一个系统性的工程过程：

    精准建系 是根本，决定了测量数据的“坐标系”是否正确。

    选择合适的测量方法 （点触或扫描）取决于特征类型和精度要求。

    采用脱机编程 是现代高效、高质量检测的发展趋势。
