在精密测量的微观世界里，蔡司三坐标测量机是一位严谨的“微米级侦探”，而测针，正是它感知万物尺寸的“指尖”。工件的尺寸是否合格、形位公差能否达标，所有判断的起点，都源于这个指尖的精准配置。

错误的配置，如同让侦探戴着厚手套去触摸证物，结果必然谬以千里。今天，我们通过图文详解 + 实操要点，带你彻底掌握蔡司三坐标（CALYPSO系统）中添加测针的完整逻辑与步骤。无论你是刚入门的新手，还是需要温故知新的老手，这篇文章都值得你收藏备用。

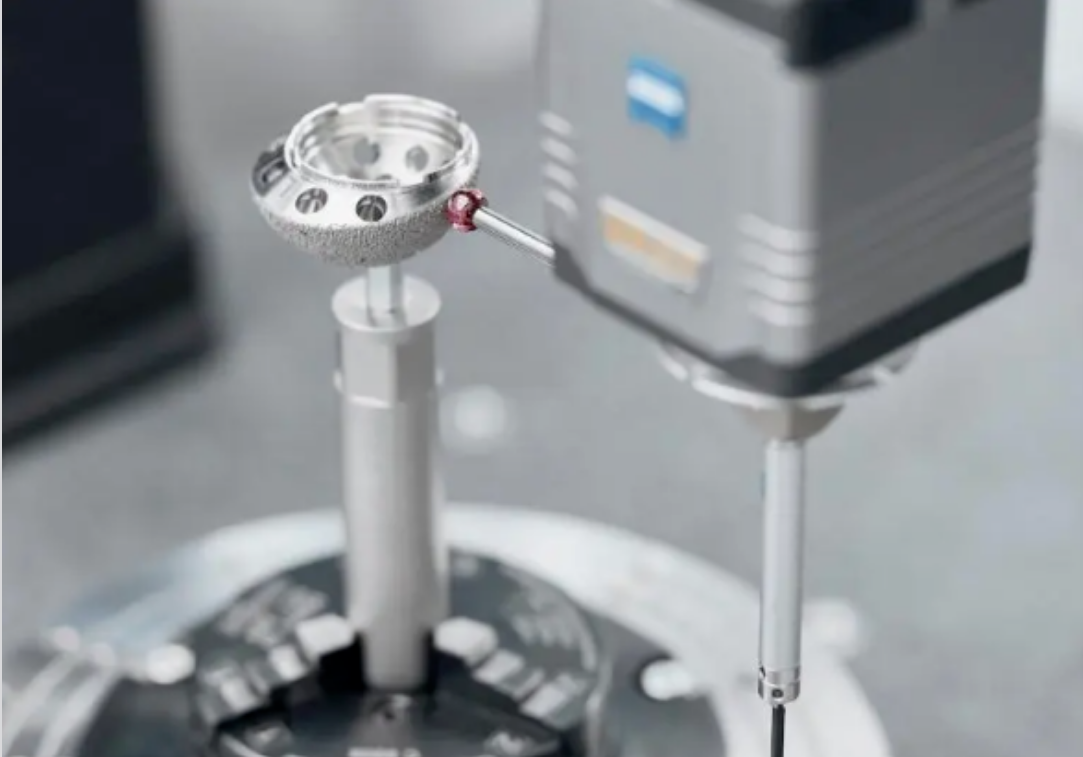

1 基础认知：测针不只是“一根针”

在开始软件操作前，我们必须建立对硬件的正确认知。蔡司的测针是一个高度模块化的精密系统，它通常由以下几个部分串联而成：

1. 测头：信号触发的核心大脑（如VAST XT）。

2. 吸盘/接柄：连接测头与下方组件的“手掌”（如TESASTAR）。

3. 加长杆：用于延伸探测范围的“手臂”。

4. 测针杆：支撑测球的“手指”，有圆柱、星型等多种形式。

5. 测球：真正接触工件的“指尖”，材质和球径有多种规格。

         软件操作的核心理念：在CALYPSO中添加测针，本质就是在虚拟世界里，精确“复述”你手中这根测针的真实物理组合结构与尺寸。机器只有知道了自己“指尖”的形状，才能准确移动。

2 实战操作：CALYPSO软件配置五步走

步骤1：开启测针管理之门

打开CALYPSO软件，有两种方式进入设置界面：

• 点击顶部菜单栏的 【资源】 → 选择下拉菜单中的 【测针】。

• 或者，直接点击工具栏上醒目的 “测针图标”。

步骤2：创建一个新成员

在弹出的测针管理窗口中，点击左下角的 【新建】 按钮，准备开始构建一套全新的测针组件。

步骤3：按图索骥，模拟装配

这是最关键的一步！ 请务必按照你实际物理安装的顺序，从左侧的“零件库”中依次选择组件。

标准顺序通常是：
吸盘 → 加长杆 → 任何转接件 → 测针杆 → 红宝石测球

操作方法：在左侧库中找到对应部件，双击它或点击中间的 【添加】 箭头，将其加入右侧的“当前测针系统”区域。

步骤4：身份确认与命名

组件添加完毕后，在右侧的结构树中，逐一点击每个部件，核对并输入其精确参数（特别是加长杆长度、测球直径）。切勿使用理论值，应参考校准证书上的实际值。

最后，在底部为这套测针系统起一个一目了然的名字。推荐命名格式：“类型_主杆长_球径”（例如：TESASTAR_20mm_Φ4mm）。点击 【确定】 保存。

步骤5：随时调用

保存后，该测针即加入你的个人库中。在后续编写测量程序时，只需在探头列表的下拉菜单中，即可直接选择调用。

3 专家锦囊：5个让你少走弯路的避坑指南

掌握了基本步骤，只能保证“能动”。要想测得“准”，这5个关键技巧你必须牢记：

⚠️ 技巧1：顺序必须严格一致
软件中的装配顺序必须与物理安装顺序完全对应。顺序错了，机器计算出的测针长度和空间姿态就是错的，轻则测量误差，重则发生碰撞事故。

⚠️ 技巧2：尺寸输入要“较真”
加长杆的实际长度、测球的实际直径，请务必输入实测值（查看校准证书）。哪怕只有0.1毫米的偏差，在三维空间内也会被放大，影响最终结果。

⚠️ 技巧3：新针“上岗”前，必须先“校准”
所有新建并装配好的测针，在用于测量前，必须执行“探头校准”。这个过程是为了让机器通过校准球，精确计算出测球的真实半径和相对于主轴的空间位置，从而在测量时自动进行补偿。

⚠️ 技巧4：循序渐进，由简入繁
新手强烈建议从单根垂直测针开始练习。熟练掌握逻辑后，再尝试配置星型测针、或带角度转动的测针等复杂组合。

⚠️ 技巧5：安全第一，低速试运行
物理更换测针后，首次运行测量程序时，建议使用低速模式，并手放在急停旁，仔细观察机器运行轨迹是否与预期一致，确保万无一失。

4 高频问题解答

Q：如果零件库里找不到我正在使用的特殊部件怎么办？
A：可以通过“自定义零件”功能手动输入尺寸参数进行创建。但为了确保精度，建议优先使用经过计量标定的标准件。

Q：如何添加星型测针（比如四方向测针）？
A：在添加完中心杆和星型连接座后，需要为星型座的每一个方向，单独添加测杆和测球组件。校准也需要分别对每个方向进行。

Q：测针添加并校准后，测量结果总是跳点，可能是什么原因？
A：请按以下顺序排查：① 检查物理连接是否松动（测针、吸盘）；② 核对软件中输入的参数与实际是否一致；③ 检查校准过程是否平稳、标准球是否清洁；④ 观察测球本身是否有破损或附着脏物。
