蔡司三坐标：Calypso 应用技巧之调平库位架

在日常测量工作中，库位架的正确安装与调平是保证测量精度与设备稳定运行的基础。尽管新机安装时工程师会完成初始调平，但在后期维护、搬迁或重装过程中，如何高效、准确地重新调平库位架成为许多用户关注的问题。

本文将为大家介绍一种基于Calypso软件的实用调平方法，适用于各类常见库位架结构，帮助您通过软件功能直观、快速地完成调平操作。

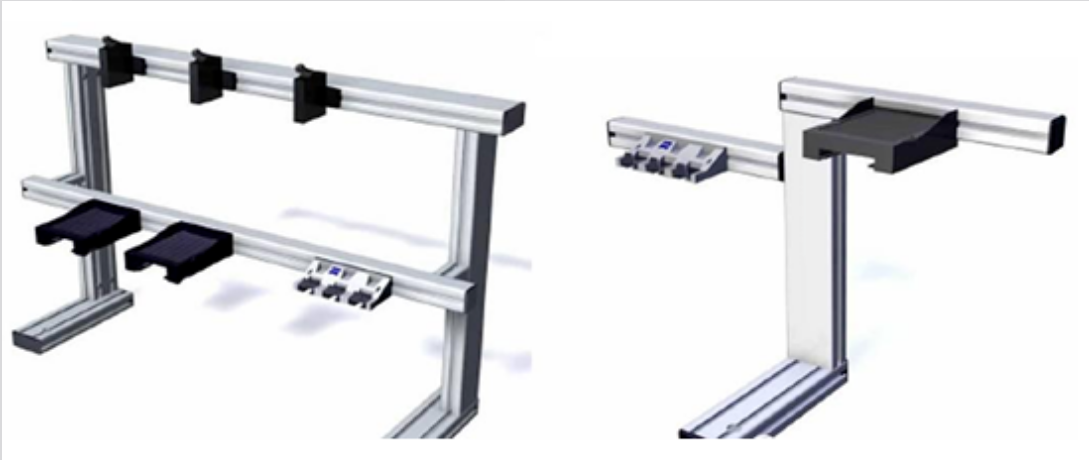

库位架调平的重要性 No.1

库位架若未调平，可能导致测量探头接触姿态异常、取放针位置偏移，进而影响测量重复性与精度。尤其当库位架安装在CMM的+Y、+X或-X方向时，水平方向的平整度直接影响系统坐标系的一致性。

调平前的准备工作 No.2

• 确保主探针已完成校准，这是后续点测量准确的前提。

• 正常启动Calypso并连机，进入操作就绪状态。

逐步操作指南（以+Y方向安装为例） No.3

步骤1：进入点程序界面

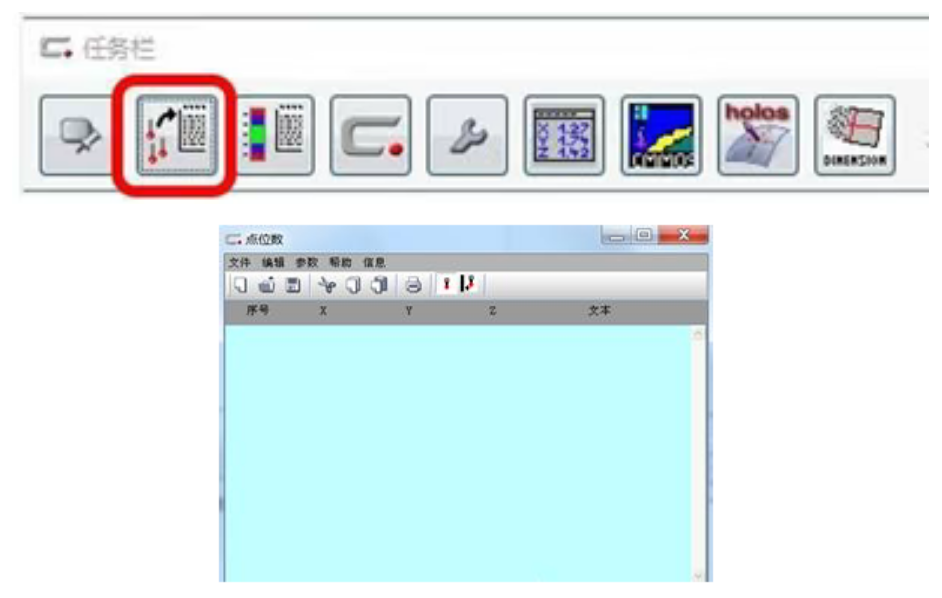

1. 在Calypso交通灯界面点击 “更多”。

2. 选择 “任务栏”，进入后点击 “点程序”，打开点采集界面。

步骤2：采集基准点

使用已校准的主探针，在库位架的 最左端 与 最右端 分别打一个点（建议选取结构稳定、易于复现的特征位置）。

步骤3：数据对比与调整

• 点程序界面将实时显示各点的X、Y、Z坐标值。

• 对比 最左端点 与 最右端点 的 Y值（若库位架沿X方向安装，则对比X值）。

• 若两点Y值偏差较大（例如超过0.1mm），则需手动微调库位架底座或支撑结构。

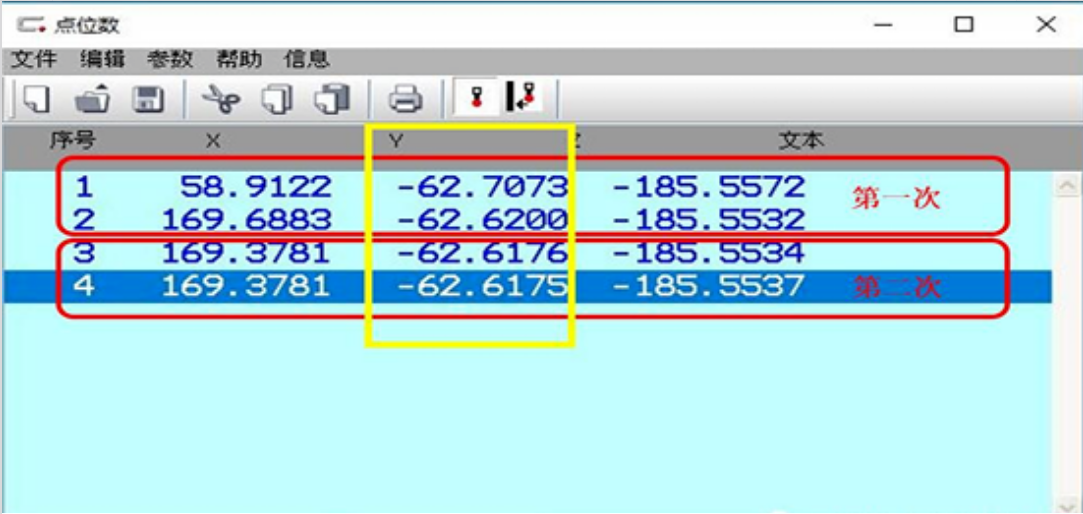

步骤4：迭代调平

1. 微调后，重新手动采集两端点。

2. 再次对比Y值差异，直至偏差控制在 0.01mm左右。

3. 重复调整与测量，逐步收敛至目标精度。

步骤5：锁定位置

调平达标后，立即拧紧库位架的 锁紧螺母，防止后续使用中发生位移。

调平逻辑总结 No.4

该方法的核心在于利用Calypso的 “点程序” 功能，将库位架两端的空间坐标转化为可量化的数值，通过对比同一轴向的坐标差异，直观判断水平状态。该方法同样适用于库位架安装在CMM的 +X或-X方向，此时只需关注并调整两点的 X值 即可。

注意事项 No.5

通过Calypso软件实现库位架调平，不仅操作简便、结果可视，更将调平过程从“凭感觉”转化为“靠数据”，显著提升调平的可靠性与效率。希望这一小技巧能为您的日常维护工作带来便利，确保测量系统始终处于最佳工作状态。
