探秘蔡司三坐标测量机：三大扫描方式详解

当我们初次接触蔡司三坐标测量机时，常常会好奇：它是如何精准捕捉工件信息的？其实，测量机内部的扫描部件就相当于精密的“信号接收器”，能够获取工件表面数据，再通过内部系统进行精密计算与分析。而不同的扫描方式，正是实现多样化测量任务的关键。

下面，我们就来深入解析蔡司三坐标测量机最常见的三种扫描方式。

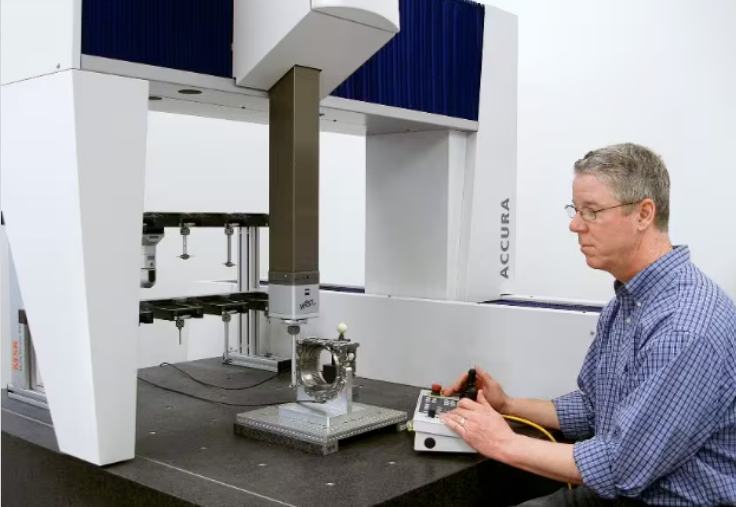

一

开线扫描：沿预定路径的精准追踪

开线扫描是三坐标测量机最基础的扫描方式，适用于沿一条预定路径进行连续测量。

工作流程：

• 从工件一端开始，沿设定方向扫描直至终点。

• 若无CAD模型，需手动输入边界点的名义值与扫描步长，并确认方向设定正确。

• 数据输入完毕后，执行创建指令，扫描即可开始。

适用场景：
常用于曲线、边缘或特定线性特征的测量，路径灵活，适用于开放式轮廓。

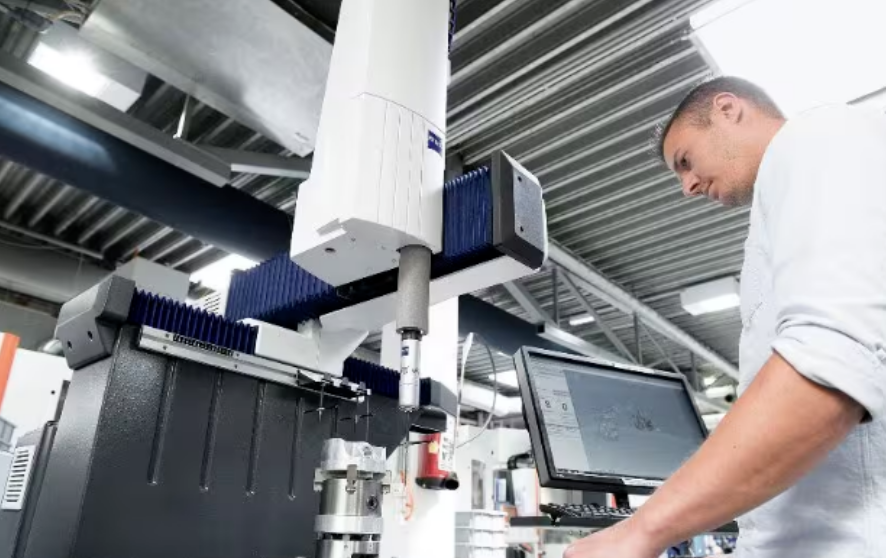

二

闭线扫描：内外表面的完整捕捉

闭线扫描允许对工件内表面或外表面进行闭合路径的连续扫描，形成一个封闭测量环。

操作要点：

• 若有CAD模型，操作前需选择“闭线”模式，指定起始点与扫描方向。

• 根据测量需求选择补偿方式与运动控制参数。

• 确认设定后启动扫描，系统将自动沿闭合路径运行。

适用场景：
适合孔、槽、圆形或环形结构的全周测量，数据连贯且完整。

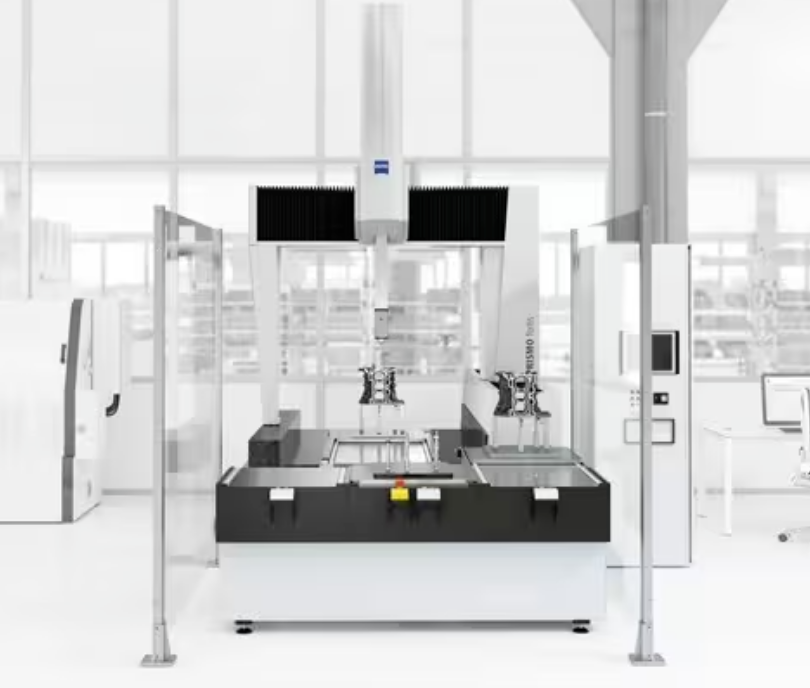

三

面片扫描：区域化测量的高效方案

面片扫描不是单线扫描，而是对一个区域进行整体测量，适用于曲面或复杂表面。

关键步骤：

• 需定义区域的四个边界点信息，形成扫描范围。

• 一般采用闭线扫描逻辑，但覆盖的是一个矩形或近似矩形区域。

• 必须准确输入起始点、方向点、终止点及扫描宽度参数。

适用场景：
广泛应用于曲面、平面区域或复杂三维表面的高密度点云采集。

总结

无论是开线扫描的线性追踪、闭线扫描的闭合循环，还是面片扫描的区域覆盖，蔡司三坐标测量机都通过这些高度可控的扫描方式，实现了从简单轮廓到复杂曲面的精准数据采集。掌握这三种基本扫描模式，有助于更好地规划测量路径，提升检测效率与数据可靠性。

在实际应用中，结合CAD模型与测量软件，操作者可以更灵活地选择与配置扫描策略，充分发挥测量机的高精度与智能化优势。
