蔡司三坐标测针

在三坐标精密检测作业中，测针作为探测系统与被测工件的直接交互载体，其选型合理性直接决定探测刚性、接触稳定性与测量重复性。多数现场出现的尺寸离散、示值漂移、轮廓测量偏差等精度异常，并非设备本体故障，而是测针规格、材质、构型与被测工况不匹配所致。本文基于蔡司测针应用标准，梳理标准化选型体系，为精密计量、批量检测场景提供技术参考。

测针选型核心力学准则

测针组合的刚性是抑制探测形变误差的核心指标，选型需遵循两项基础力学原则：

最小化杆长与转接节点

测杆有效长度越长、加长转接关节数量越多，探测受力下的挠曲形变量越大，直接引入系统性测量偏差。工况允许时，优先采用短测杆、单节无转接装配方案，降低动态探测形变。

最大化测球直径（结构允许前提下）

当被测孔、槽、型腔特征可完整容纳测球时，应选用更大直径测球。大尺寸测球可过滤工件表面微观粗糙度带来的测点扰动，提升单点探测重复性；最终规格需结合工件内型、深腔、窄缝几何边界约束综合确定。

测球、测杆材质工况适配标准

不同被测基体材料存在硬度、粘附性、磨削损耗差异，需针对性匹配测球与测杆基材，平衡使用寿命、校准频次与测量精度：

01 测球材质分场景选型

红宝石测球（通用基准型）

钢件、塑料件常规检测通用款，耐磨性能均衡，采购性价比最高，车间 90% 常规检测工况都能用。

氮化硅测球（铝件专用）

大批量铝合金工件扫描测量必选材质，表面特性不易粘附铝屑，避免铝屑粘球造成测点偏移，不用中途频繁清洁测球，大幅提升批量检测效率。

钻石测球（高耐磨长效型）

铸铝、超硬陶瓷等高硬度工件长期连续测量场景适配，耐磨性能拉满，长期作业磨损极小，不用反复更换、校准测针，适合自动化产线不间断检测。

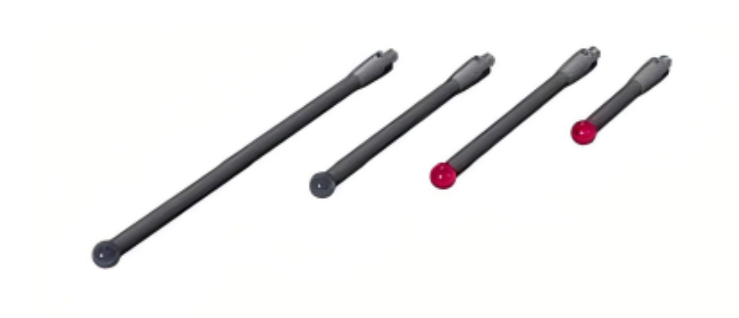

02 测杆材质选型

钨钢测杆：标准短测杆标配，刚性密度高、抗弯性能优异，用于常规浅层特征测量；

碳纤维测杆：长距离深腔测量专用，轻量化结构有效降低自重挠曲，同等长度下抗形变能力优于金属长测杆，适配深孔、内腔远距离探测。

基于工件几何特征的测针构型选型

依据被测要素的空间结构、遮挡关系、槽缝尺寸匹配测针形态，解决特征不可达、干涉撞针问题：

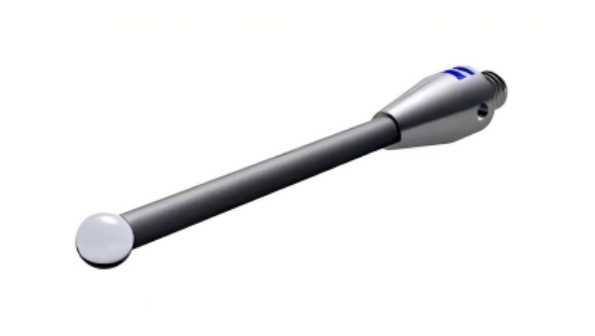

1 直球形测针

通用标准构型，适用于平面、通孔、简单外轮廓、浅台阶等无遮挡常规特征，是实验室、质检车间基础标配测针。

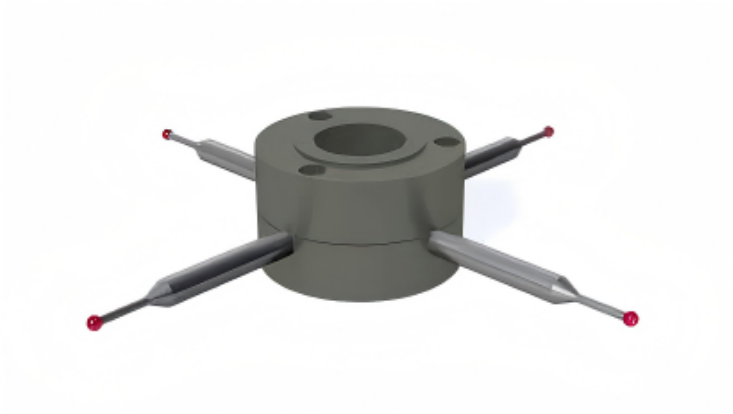

2 星形测针

多向集成探测结构，适配多内腔、多遮挡复杂箱体、模具壳体类工件，可实现多方位测点采集，减少测针更换频次，提升复杂零件检测效率。

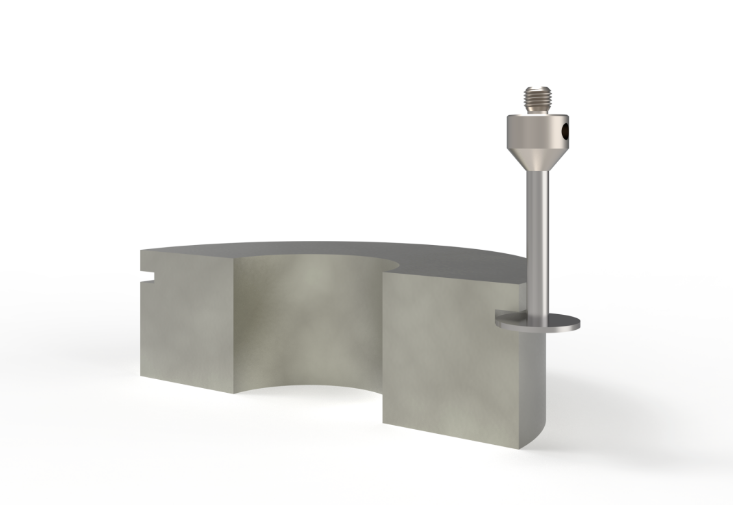

3 盘形测针

扁平薄型探测端面，针对窄环形槽、微小台阶缝隙、浅槽底部尺寸测量，可伸入狭小封闭槽型结构，捕捉侧壁、槽底关键几何要素。

实现三坐标稳定高精度测量，需建立 “刚性优先、材质匹配、构型适配” 三位一体的测针选型逻辑，从源头规避探测形变、材料粘黏、特征不可达带来的精度缺陷。
