作为精密测量领域的标杆，蔡司三坐标测量机在质量控制环节扮演着至关重要的角色。然而，即使是经验丰富的操作人员，也可能在一些关键细节上出现疏漏，导致测量结果偏差甚至设备损坏。这些看似微小的操作误区，往往会使测量不确定度成倍增加。本文将聚焦于测头系统操作与工件装夹两大环节，详细解析常见误区及正确操作方法，助您提升测量精度，保障设备寿命。

一、测头系统操作：选错、校不准、速度不当是三大“硬伤”

1. 测针球头选择：一把钥匙不能开所有的锁
许多操作员习惯于使用单一规格的测针应对所有任务，这是非常普遍的误区。实际上，测头规格需与被测特征精确匹配：

• 测量小孔径（如Φ2mm以下）应选用直径1-2mm的红宝石球头，以确保测球能充分接触孔壁，避免杆部干涉。

• 测量大平面或外轮廓时，应使用直径4-6mm的测针球头，以增大接触面积，提升测量效率和稳定性。
  误区后果：小测头测大平面，效率低下且易磨损；大测头测小孔，则无法触底，导致孔径测量值偏小。

2. 测针校准：环境温度是“隐形变量”
部分操作员认为测针校准后即可一劳永逸，这是一个危险的想法。环境温度每变化2℃，就应重新校准测针。 这是因为测杆和标准球都会发生热胀冷缩，尤其在恒温车间早晚温差、空调启停时，忽视校准会导致系统性偏差。在高精度测量中（如公差带仅数微米），此类误差可能高达数十微米，使测量结果完全失真。

3. 接近速度：不是所有材料都能“全速前进”

盲目追求测量效率而设置过高的测头接近速度，是导致测头损坏和工件变形的主因。

• 硬质材料（如淬火钢）：接近速度可设为80-100 mm/min。

• 软质或易变形材料（如铝合金薄壁件、塑料）：速度必须降低至20-30 mm/min。

• 特软材料（如橡胶、硅胶）：建议使用5-10 mm/min的接触速度，并考虑使用非接触式光学测头。

二、工件装夹与定位：细节决定测量“根基”

1. 夹具选择：刚性过强反而失真
使用刚性过大的虎钳或卡盘强力夹持薄壁件（如机匣、壳体），会使工件产生内应力变形。测量时数据看似稳定，但松开后工件回弹，测量结果完全背离真实状态。
正确做法：

• 优先采用柔性支撑、磁性夹具或真空吸盘。

• 确保夹持力仅用于限制自由度，而非使工件变形。

• 对于特别易变形的工件，可考虑在模拟装配状态下进行测量。

2. 基准建立：别让加工误差“污染”测量基准
直接用工件的粗加工面或任意面建立测量基准，是常见的严重错误。加工误差会直接带入坐标系，导致所有后续测量特征的评价出现偏差。
基准建立黄金法则：

• 优先选择图纸明确标注的基准特征（如A、B、C基准）。

• 若无标注，则选用精加工面、工艺基准孔或经过校准的专用基准器。

• 建立基准时，应保证足够的测量点数量与合理的分布，以平均化局部微观误差。

3. 清洁度：看不见的灰尘，看得见的误差
测量前忽视工件清洁是最高频的失误。表面的切削液、油脂、金属屑或灰尘，相当于在测球与工件之间增加了“软垫”，尤其是测量Ra < 0.4μm的光洁表面时，影响显著。
标准清洁流程：

• 使用高纯度工业酒精或专用清洗剂。

• 配合无尘布或无纺布单向擦拭。

• 用气枪吹净孔隙和凹槽内的残留物（注意气压不宜过高）。

• 将清洁后的工件在测量室内静置15-20分钟，使其与环境温度充分平衡。

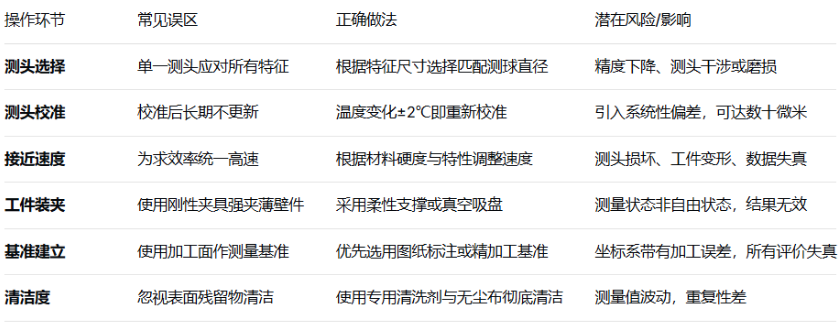

核心要点总结

免责声明：本平台文章均系转载，版权归原作者所有。所转载文章并不代表本网站赞同其观点和对其真实性负责。如涉及作品版权问题，请及时联系我们，我们将作删除处理以保证您的权益！
