红外双波段光电探测器是重要的多光谱探测器件，特别是近红外/短波红外区域，相较于可见光有更强的穿透能力，相较于中波红外可以以较低的损耗识别冷背景的物体，因此广泛应用于民用和军事领域。当前红外双波段探测器主要面临光谱不可调谐，器件结构复杂而不易与读出集成电路相结合的挑战。

据麦姆斯咨询报道，近日，合肥工业大学半导体器件与光电集成团队在光电子器件领域取得重要进展，研究团队研发了一种光谱可调谐的近红外/短波红外双波段探测器，相关研究成果以“Bias-Selectable Si Nanowires/PbS Nanocrystalline Film n–n Heterojunction for NIR/SWIR Dual-Band Photodetection”为题，主要从事新型高性能半导体光电子器件及相关光电集成技术方面的研究工作。

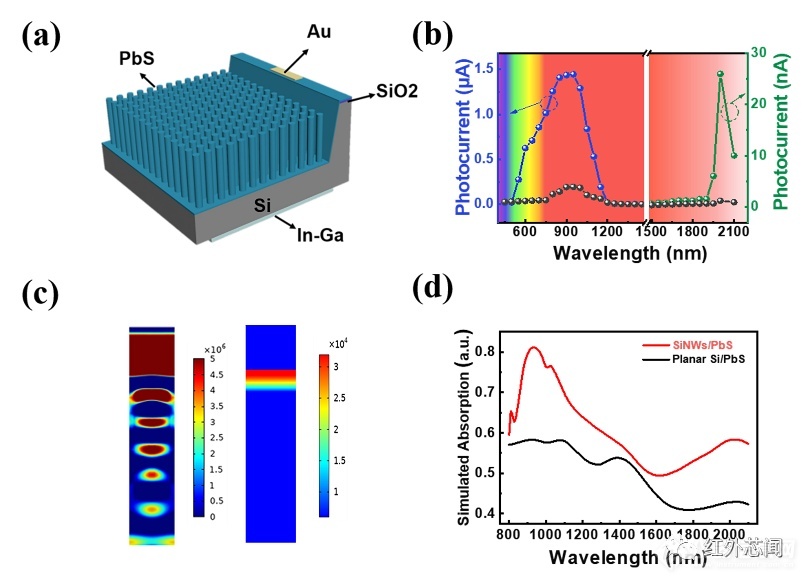

该研究使用溶液法制备了硅纳米线/硫化铅异质结光电探测器（如图1（a）），工艺简单，成功将硅基探测器的光谱响应拓宽到2000 nm。基于有限元分析法的COMSOL软件分析表明，一方面，有序的硅纳米线阵列具有较大的器件面积，提升了载流子的输运能力，且纳米线阵列具有较好的周期性，入射光可以在纳米线结构之间连续反射，产生典型的陷光效应。另一方面，小尺寸的纳米线阵列可以看作是微型谐振器，可以形成HE₁ₘ谐振模式，增强特定入射光的光吸收。

器件可以实现近红外/短波红外双波段探测、近红外单波段探测、短波红外单波段探测三种探测模式的切换。器件还具有较高的灵敏度，在2000 nm光照下的探测率高达2.4 × 10¹⁰ Jones，高于多数短波红外探测器。

图1 双波段红外探测器结构图及相关仿真和实验结果

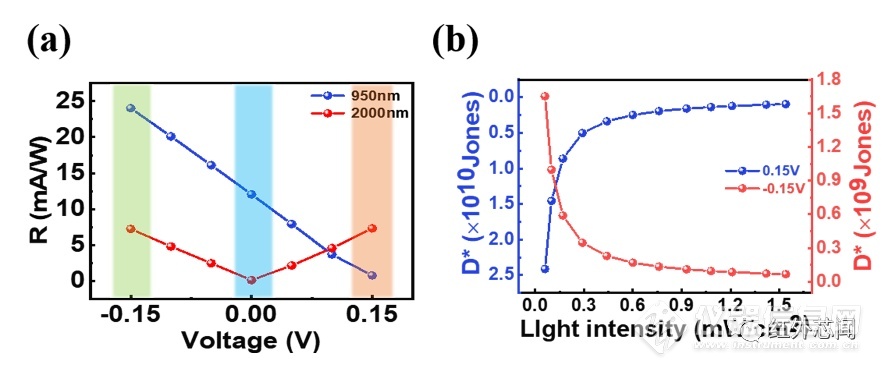

图2 偏压可调的近红外/短波红外双波段探测及探测率随光强的变化曲线

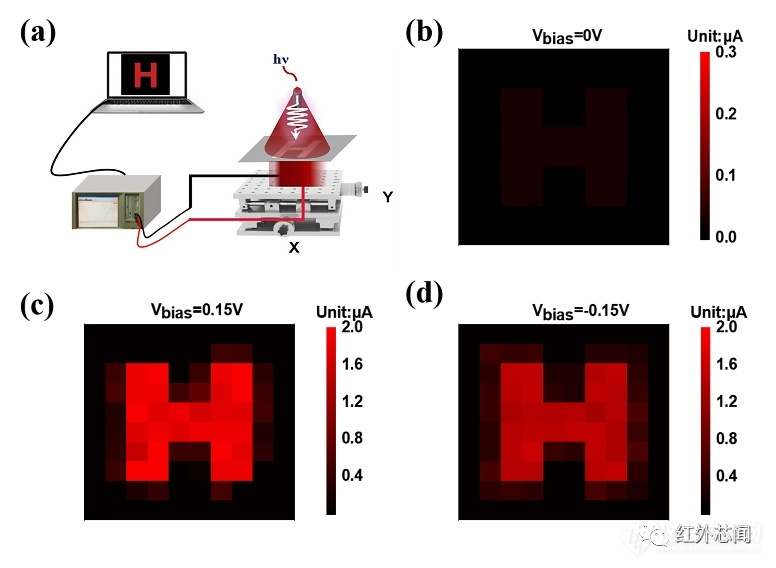

此外，该研究还搭建了单像素光电成像系统（如图3（a）），在2000 nm光照下，当施加-0.15 V和0.15 V偏压时，该器件能对一个简单的英文字母实现成像。但是不施加偏压时，缺无法清晰成像。这表明只需要对器件施加一个小的偏置电压时，就可以将成像系统的工作区域从近红外调整到短波红外，具有较高的灵活性。

图3 光电成像系统及成像结果

这项研究得到了国家自然科学基金、安徽省研发计划、高校基本科研业务费专项资金等项目的资助。
