在半导体、PCB、功率器件、光学芯片等高端制造领域，微观形貌、分层结构、镀层缺陷、孔道工艺的精准观测，是产品良率提升、失效溯源的核心关键。

季丰电子失效分析实验室依托专业扫描电镜（SEM），以成熟设备平台、标准化检测工艺、丰富行业案例，为芯片、微电子、电路板企业提供一站式高精度微观表征服务，让纳米级微观缺陷清晰可见。

01 扫描电镜核心成像原理  多维信号读懂样品微观世界

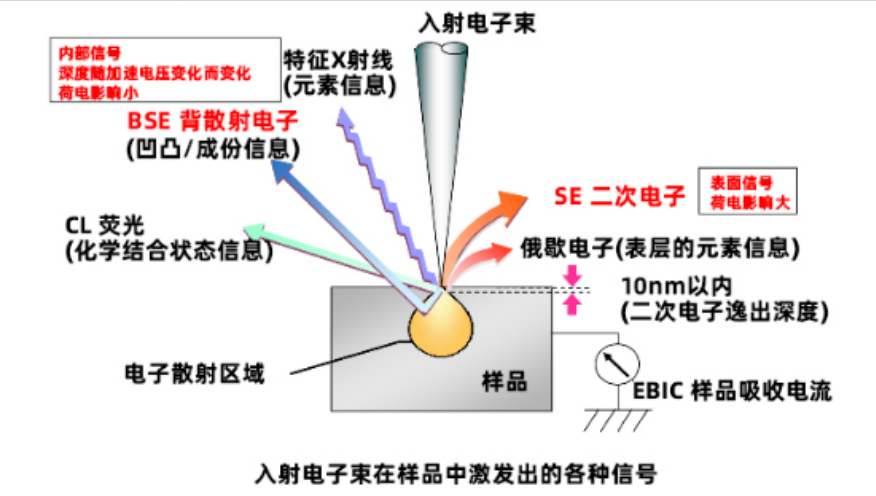

扫描电镜依靠高能聚焦电子束轰击样品表面，激发出多种特征信号，从形貌、成分、表层元素多维度解析样品，实现多信息同步采集：

 二次电子（SE）：仅在样品表层 10nm 内逸出，主打表面凹凸形貌成像，画面层次感强，是微观外观观测首选；

 背散射电子（BSE）：依据元素原子序数差异成像，直观区分不同材质组分，快速识别镀层、金属、半导体分层；

 特征 X 射线、俄歇电子：精准解析表层元素组成，完成材质定性定量分析；

 CL 荧光、EBIC 信号：用于半导体器件电学特性、材料化学键合状态专项检测。

整套设备依托精密电子光学系统运作，核心部件包含电子枪、聚光镜、物镜、偏转线圈、多通道信号探测器与样品台，搭配三类主流电子枪适配不同检测需求：

钨灯丝电子枪：成本友好，适配常规大视场快速筛查；

 LaB₆六硼化镧电子枪：逸出电子门槛更低，亮度优于钨灯丝，兼顾成像质量与使用成本；

 场发射电子枪（冷场 / 肖特基热场）：行业高端表征核心配置，电子源尺寸极小、束流亮度高、能量分散低，成像信噪比优异，长时间观测聚焦稳定，可稳定输出 nA 级束流，满足纳米级超高分辨率检测。

物镜分为外透镜、半浸没透镜、内透镜三类，搭配可调工作距离（WD），灵活适配不同尺寸、不同导电性样品。

02 精准控参打造高清无伪影微观图像

成像效果由多重参数共同决定，季丰工程师依托多年实操经验，标准化调试关键参数，规避荷电、模糊、失真等问题：

工作距离（WD）：短工作距离画面分辨率更高，长工作距离景深更大，根据样品放大倍率、凹凸结构按需匹配；

加速电压：低电压适配半导体、绝缘镀层（如 SiC MOS 管 0.7kV 低压无损观测，无需镀金）；高电压穿透力强，适合厚截面、深层结构观测；

 成像模式：SE、BSE、UL 低损伤模式、LM 大视场模式灵活切换，兼顾形貌、成分、脆弱样品保护；

样品导电处理：绝缘样品做导电优化，消除荷电白斑、模糊干扰，保障高倍下成像清晰稳定。

03  全行业半导体 / 微电子典型检测案例，成熟可靠的表征能力

季丰电子 FA 实验室搭载 SU8230、SU8100、S8600 等多款高端扫描电镜设备，覆盖 PCB、功率半导体、图像传感器、先进封装全赛道检测需求：

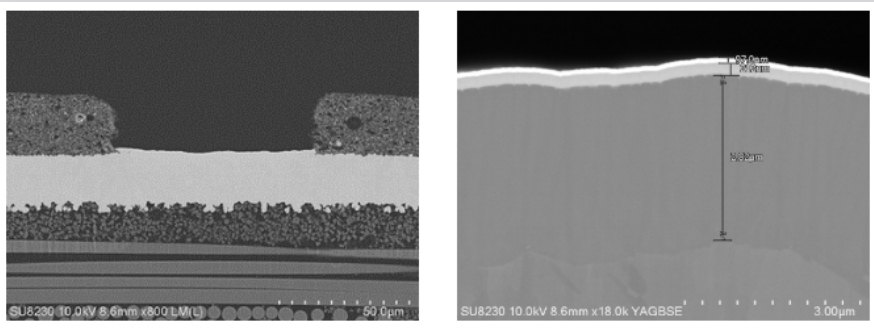

PCB 基板镀层截面检测：采用 10kV 加速电压搭配 BSE 模式，清晰分辨微米级镀层厚度、镀层分层、孔隙缺陷，精准定位电镀工艺异常，为 PCB 制程改良提供直观数据支撑。

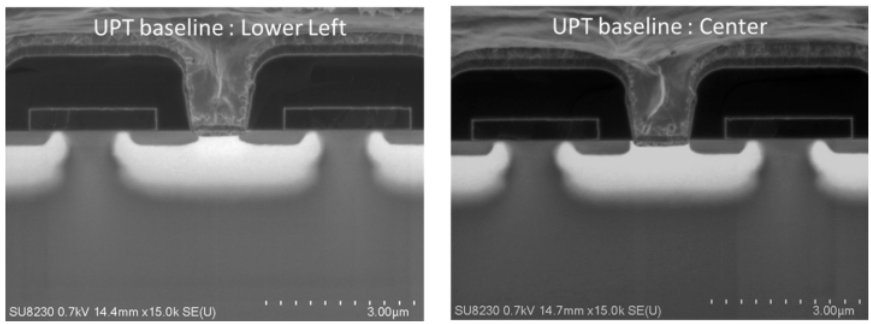

SiC MOS 功率器件微观观测：针对碳化硅半导体易损伤特性，采用 0.7kV 超低电压、无镀金无损观测，清晰呈现器件结区微观结构，避免高能电子束破坏有源区，助力第三代半导体器件失效分析。

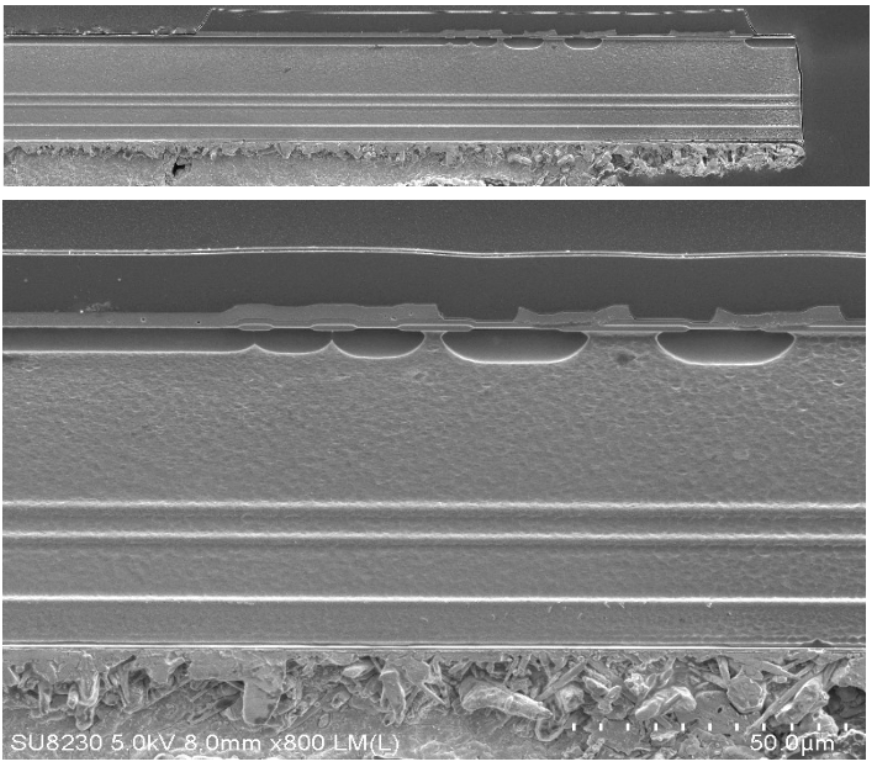

FRD 功率芯片染结结构表征：高低电压搭配大视场 / 高倍模式切换，完整捕捉芯片扩散结轮廓、杂质分布异常，为逆向分析提供了极大帮助。

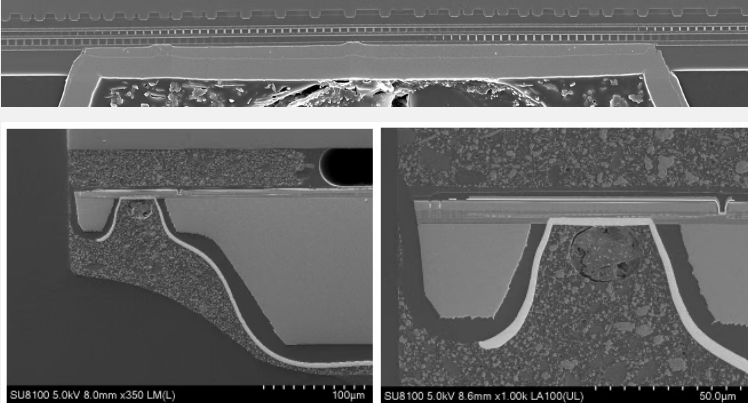

CIS 图像传感器截面分析：大视场低损伤成像完整展示传感器多层薄膜、像素分层截面，解析薄膜剥落、界面缺陷，优化光学芯片制程良率。

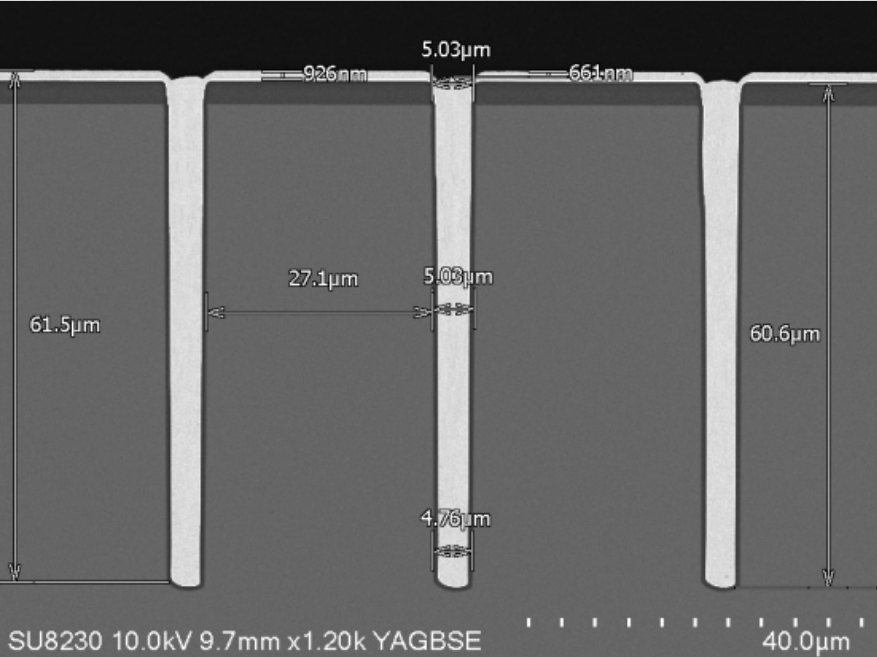

TSV 先进封装通孔截面检测：借助 BSE 成分衬度成像，精准测量 TSV 孔深、孔径、侧壁镀层厚度，识别孔洞、填充缺陷，服务 3D 封装工艺研发与失效排查。
