产品参数

产品编号: BHHK-SK016所属品牌: 海克斯康Hexagon
产品型号: Leitz PMM-F 额定功率:按实际方案提供
所属类别: 海克斯康Hexagon所属用途: 尺寸测量
应用领域: 电子汽车
产品特性: 海克斯康三坐标测量机Leitz PMM-F 在车间环境下具有良好的测量精度和动态性能。对于大型的工件,Leitz PMM-F 具备优异的性能指标,具有测量空间大、适应温度范围广、高速度高 效率、无需地基等特色。

海克斯康三坐标测量机

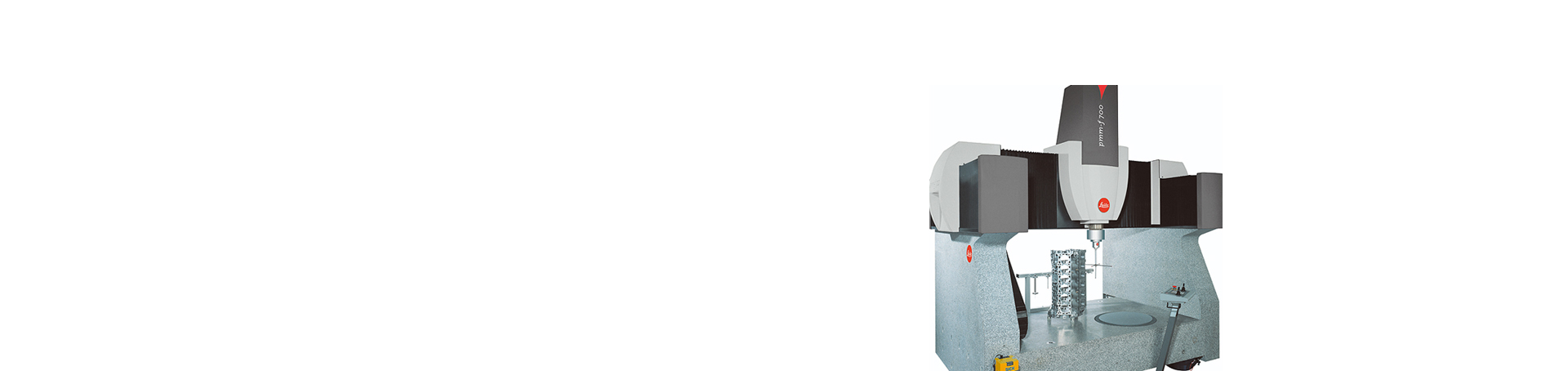

Leitz PMM-F 中大型高精龙门测量机


Leitz PMM-F 测量机系列,迎合了当今要求一台测量机,能够应用在车间现场,同时要求尽可能高的精度(计量室精度)和高 效测量的要求。



Leitz PMM-F 采用了宽温带技术,使得精度性能在18-22℃,22-24℃温度范围内得到很大保证。无需地基的设计,允许直接在加工设备旁完成大型工件的测量。



新驱动技术,使得Leitz PMM-F能够达到同等尺寸机器无法想象的测量速度,实现高速高 效完 美测量。


技术特点 :

1. 高架高架龙门结构——移动部件的质量较小,CMM常量的质量比保持在较高的水平,消 除了探测和扫描过程中的变形,这种设计允许高速运行,提供了优异的动态性能。

2. 稳固的U型框架完全由花岗岩制成——对温度变化不敏 感,保证了精度长期稳定性。

3. 陶瓷Z 轴——采用大截面,抗扭性能强,并对温度影响不敏 感。精 密的导向装置,保证了即使超长Z轴,精度也不会受到影响

4. X 轴双驱动和双光栅测量系统——有助于机器的动态特性,并保证绝 对同步的运行。

5. 各轴及工件的自动温度补偿

6. 采用高分辨率光栅系统—— 系统分辨率高达0.005um, 保证了机器精 准定位及高重复性

7. 各轴采用空气轴承——配备具有故障安 全保护措施以及电子气隙监控装置,从而确保精 密、无磨损的运动,保证长期的使用寿命,噪声小。

8. 搭配主动式气动减震系统——不受车间环境震动影响。

9. 完善的安 全与碰撞保护——避免碰撞,减少维修成本。

10. 配置安 全设备:在测量机前后安装激光扫描器

11. 整合温度传感器——温度变化时对误差进行补偿

12. 控制 器整合了VHSS可变高速扫描功能,可自动根据轮廓半径选择较适合的扫描速度,在保证高精度的同时达到较佳扫描效率。

产品参数:



型号 行程范围(mm) 外形尺寸(mm)
30.20.10 3000*2000*1000 4500*4360*3780
30.20.16 3000*2000*1600 4500*4360*5054

MPEE:自1.7起
