产品参数

产品编号: BHHK-SK017所属品牌: 海克斯康Hexagon
产品型号: Leitz PMM-G 额定功率:按实际方案提供
所属类别: 海克斯康Hexagon所属用途: 尺寸测量
应用领域: 电子汽车
产品特性: 海克斯康三坐标测量机Leitz PMM-G 采用龙门式结构大尺寸高精度测量系统,适合完成航 空 航 天、机床、船用发动机制造、机车内燃机、风电、核能等领域的超大工件的精 密测量,特别是大齿轮,大箱体的测量任务。

海克斯康三坐标测量机

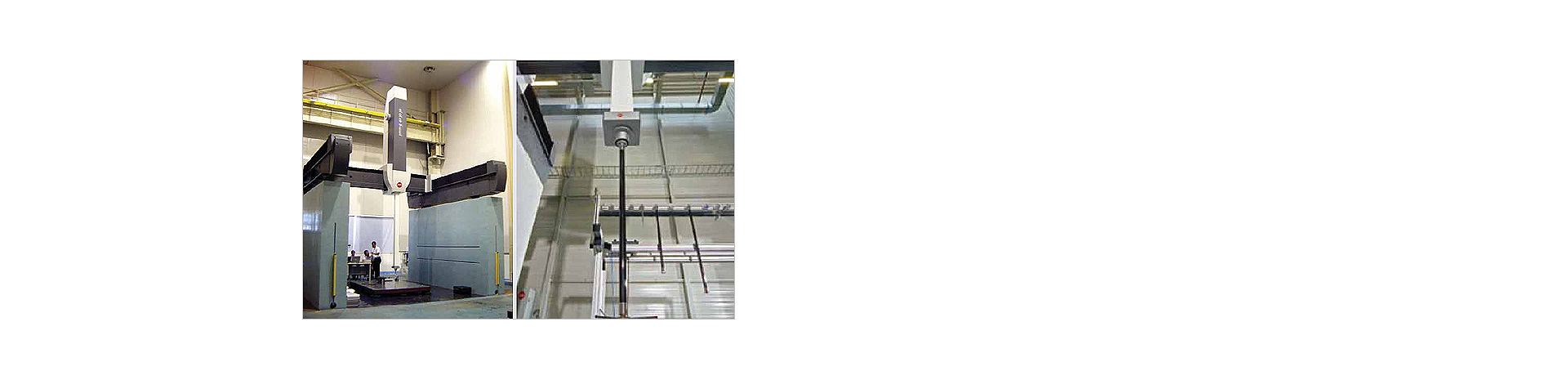

Leitz PMM-G 大尺寸高精龙门测量机




Leitz PMM-G 采用全新的龙门式设计理念,为大型工件的输送提供便利,行程范围可达7000 x 4000 x 3000 mm,可检测齿轮外径尺寸从10-4450mm。



稳固的一体式U 型地基,可以很大限度的降低运动部件的质量,从而保证了很高的精度水准。



通过测头承载平台SENMATION,可以实现多种形式传感器集成在一台PMM-G上使用,增加了系统测量的灵活 性,测量能力实现从传统接触式到光学非



接触式,从固定式测头到可分度旋转测头,从常规几何尺寸到微观几何量的扩充。

1.Leitz PMM-G系列是采用龙门落地式设计的高精度坐标测量机。其高架移动龙门设计使得移动部件的质量较小化。X、Y向厚重的花岗岩导轨采用2点式支撑安装方式。陶瓷Z轴配有精 密导向系统。

2. 坚固的花岗岩导轨——采用龙门式结构,横梁通过接合技术进行连接,避免任何不必要的侧向力。

3. 各轴采用空气轴承——配备具有故障安 全保护措施以及电子气隙监控装置,从而确保精 密、无磨损的运动,保证长期的使用寿命,工作噪声小

4. 陶瓷Z 轴——采用大截面,可抗扭转并对温度影响不敏 感,在18-22℃内确保精度。

5. 超长Z轴——超长定制Z轴,几乎不存在测量上的局限。

6. 支持长探针——采用LSP-S系列扫描探测系统,快速而精 准。

7. 采用高分辨率光栅系统—系统分辨率高达0.005um, 保证了机器精 准定位及高重复性

8. 隔振技术——采用主动式减振,从而隔离地面振动对机器精度的影响。

9. 地基的水平——采用高度控制系统进行调整,独 立于被测工件的重量。使得机器的高精度在复杂的环境条件下也能得到。

10. X 轴双驱动和双光栅测量系统——有助于机器的动态特性,并保证绝 对同步的运行。

11. 完善的安 全与碰撞保护——避免碰撞,减少维修成本。

12. 配置安 全设备:在测量机前后安装激光扫描器

13. 整合温度传感器——温度变化时对误差进行补偿

产品参数:
